CMOS vs BSI CMOS vs Stacked CMOS: 카메라 센서 차이점

CMOS, BSI CMOS 및 스택형 CMOS 센서는 스마트폰, 디지털 카메라, 전문 카메라 시스템에 일반적으로 사용됩니다.각 센서 유형은 이미지 품질, 저조도 성능, 속도 및 비디오 녹화 측면에서 서로 다른 장점을 제공합니다.이 문서에서는 이러한 이미지 센서의 작동 방식, 주요 차이점, 일반적으로 사용되는 위치에 대해 설명합니다.

카탈로그

그림 1: CMOS 센서

CMOS, BSI CMOS 및 적층형 CMOS 센서 설명

CMOS 센서

CMOS 센서는 오늘날 디지털 카메라와 스마트폰에 사용되는 가장 일반적인 유형의 이미지 센서입니다.CMOS는 상보형 금속 산화물 반도체(Complementary Metal-Oxide Semiconductor)를 의미합니다.이러한 센서는 기존 CCD 센서보다 빠르고 에너지 효율적이며 생산 비용이 저렴하기 때문에 인기를 얻었습니다.CMOS 센서는 저렴한 비용으로 좋은 화질을 제공하기 때문에 스마트폰, 미러리스 카메라, 웹캠, 보안 카메라에 널리 사용됩니다.

BSI CMOS 센서

BSI CMOS는 후면 조사형 CMOS를 나타냅니다.더 많은 빛을 포착하고 이미지 품질을 향상시키도록 설계된 표준 CMOS 센서의 향상된 버전입니다.BSI CMOS 센서는 더 밝은 이미지, 더 나은 저조도 사진, 더 적은 이미지 노이즈를 생성하는 데 도움이 되기 때문에 스마트폰 카메라에 특히 유용합니다.이러한 이점 때문에 Sony 및 Samsung과 같은 회사의 많은 최신 장치는 BSI CMOS 기술을 사용합니다.

적층형 CMOS 센서

스택형 CMOS 센서는 더 빠른 카메라 성능을 위해 제작된 고급 유형의 CMOS 센서입니다.이러한 센서는 표준 CMOS 및 BSI CMOS 센서보다 훨씬 빠르게 이미지 데이터를 처리할 수 있어 고속 사진 촬영 및 고급 비디오 녹화에 유용합니다.적층형 CMOS 센서는 보다 빠른 자동 초점 및 보다 부드러운 비디오 캡처와 같은 기능을 지원하기 때문에 Canon 및 Nikon과 같은 브랜드의 주력 스마트폰 및 전문 카메라에 일반적으로 사용됩니다.

CMOS 이미지 센서의 작동 방식

CMOS 이미지 센서는 빛을 캡처하여 디지털 이미지로 변환하는 방식으로 작동합니다.빛이 카메라 렌즈에 들어가면 빛을 감지하여 전기 신호로 변환하는 포토다이오드라는 수백만 개의 작은 픽셀에 도달합니다.그런 다음 카메라 프로세서는 이러한 신호를 색상과 세부 묘사가 포함된 사진이나 비디오로 변경합니다.CMOS 이미지 센서는 각 픽셀이 개별적으로 작동하기 때문에 이미지를 빠르게 처리할 수 있어 스마트폰, 디지털 카메라, 보안 카메라에 널리 사용됩니다.

CMOS와 CCD 센서: 차이점은 무엇입니까?

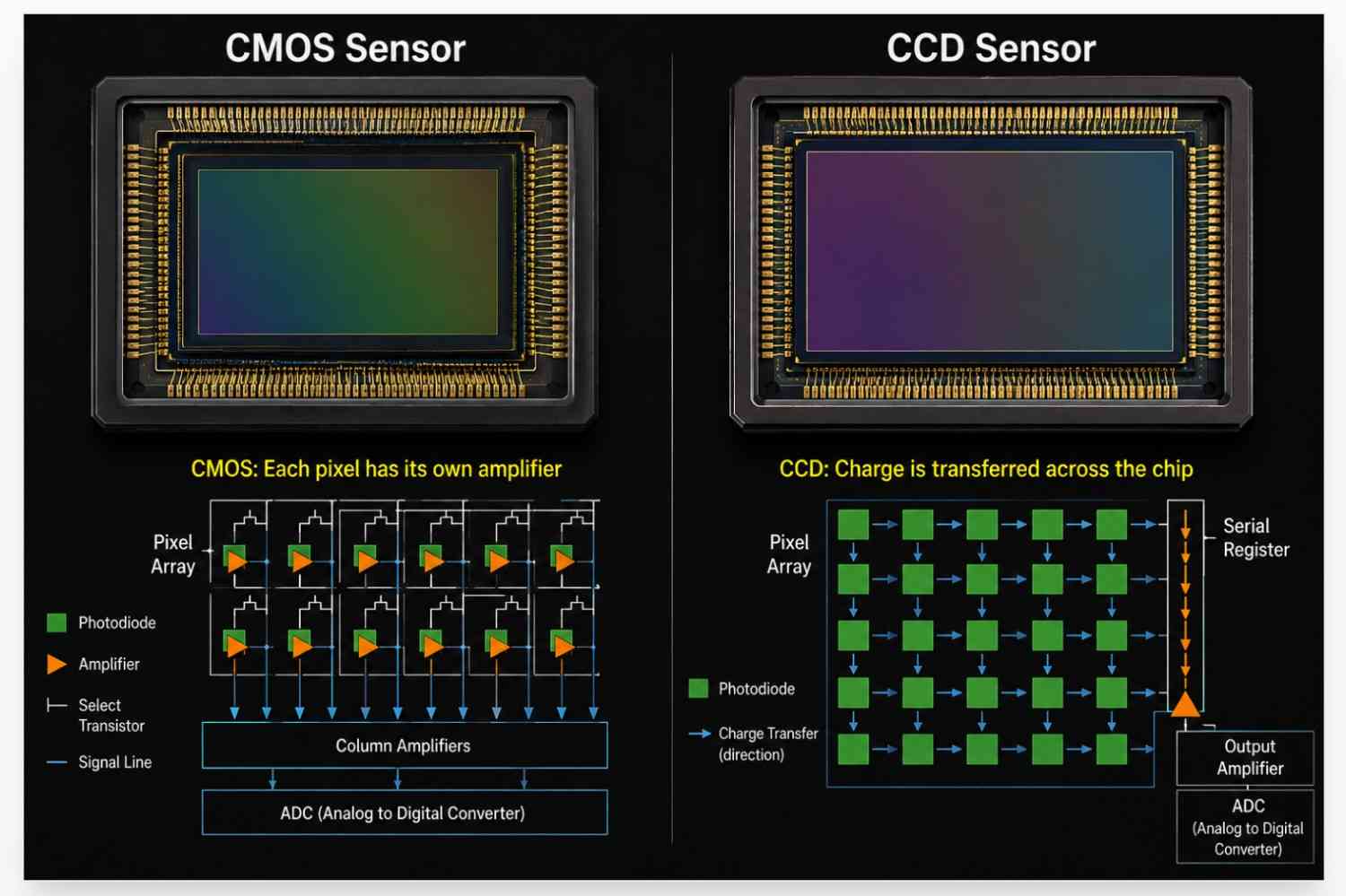

그림 2: CMOS와 CCD 센서

특징	CMOS 센서	CCD 센서
전체 이름	보완적인 금속산화물 반도체	전하결합 장치
이미지 처리	프로세스 이미지 데이터를 빠르게	프로세스 이미지 데이터가 더 느리게
힘 소비	낮은 전력 소비	더 높은 전력 소비
제조 비용	더 저렴 생산하다	더보기 제조 비용이 많이 든다
이미지 품질	최신 CMOS 높은 이미지 품질을 제공합니다	낮은 것으로 알려져 있음 노이즈가 많고 화질이 좋습니다
속도	더 빠르게 판독 및 자동 초점	느리게 성능
비디오 능력	4K 지원 그리고 8K 영상 녹화	제한적 고속 비디오 기능
공통 용도	스마트폰, DSLR 카메라, 미러리스 카메라, 보안 카메라	과학적 이미징 및 구형 디지털 카메라
인기 오늘	널리 사용됨 현대 장치에서	주로 사용됨 전문 응용 프로그램에서

BSI CMOS 센서가 저조도에서 더 나은 성능을 발휘하는 이유

BSI CMOS 센서는 표준 CMOS 센서보다 더 많은 빛을 포착할 수 있기 때문에 저조도에서 더 나은 성능을 발휘합니다.일반 CMOS 센서에서는 들어오는 빛의 일부가 픽셀 위의 배선층에 의해 차단되는 반면, BSI CMOS 센서는 배선을 픽셀 뒤에 배치하여 더 많은 빛이 감광 영역에 직접 도달할 수 있도록 합니다.이를 통해 이미지 밝기가 향상되고 이미지 노이즈가 감소하며 어두운 환경에서 더욱 선명한 사진을 생성할 수 있어 BSI CMOS 기술이 최신 스마트폰 카메라와 디지털 카메라에 널리 사용됩니다.

적층형 CMOS 센서가 더 빠른 이유

적층형 CMOS 센서는 이미지 캡처와 신호 처리를 서로 다른 레이어로 분리하는 레이어형 센서 설계를 사용하기 때문에 더 빠릅니다.이 구조를 통해 센서는 표준 CMOS 및 BSI CMOS 센서보다 이미지 데이터를 더 빠르게 전송하고 처리할 수 있습니다.더 빠른 데이터 처리는 고속 버스트 촬영, 더 빠른 자동 초점, 더 부드러운 슬로우 모션 비디오 및 더 높은 프레임 속도 비디오 녹화를 지원하여 카메라 성능을 향상시킵니다.또한 스택형 CMOS 센서는 빠르게 움직이는 동안 이미지 데이터를 보다 효율적으로 읽을 수 있기 때문에 롤링 셔터 왜곡을 줄여줍니다.이러한 장점으로 인해 Stacked CMOS 기술은 Sony, Canon, Nikon과 같은 회사의 플래그십 스마트폰 및 전문 카메라에 널리 사용됩니다.

CMOS 센서의 롤링 셔터와 글로벌 셔터

특징	롤링 셔터	글로벌 셔터
이미지 캡처 방법	캡처 이미지를 한 줄씩	캡처 전체 이미지를 한 번에
모션 왜곡	더보기 빠른 움직임 중에 눈에 띄는	크게 감소 또는 제거
이미지 품질 모션 중	객체는 다음과 같습니다. 구부러지거나 늘어난 것처럼 보임	이사 물체가 더 정확하게 나타남
센서 판독 속도	느리게	더 빠르게 동기화 캡처
공통 용도	스마트폰, 미러리스 카메라, DSLR 카메라	산업용 카메라, 머신비전, 고속 이미징
제조 비용	낮은	더 높음
인기	더 널리 사용됨	주로 사용됨 전문 응용 프로그램에서
비디오 성능	보여줄 수 있다 롤링 셔터 효과	더 나은 빠른 동작 비디오 녹화

CMOS vs BSI CMOS vs 스택형 CMOS: 주요 차이점

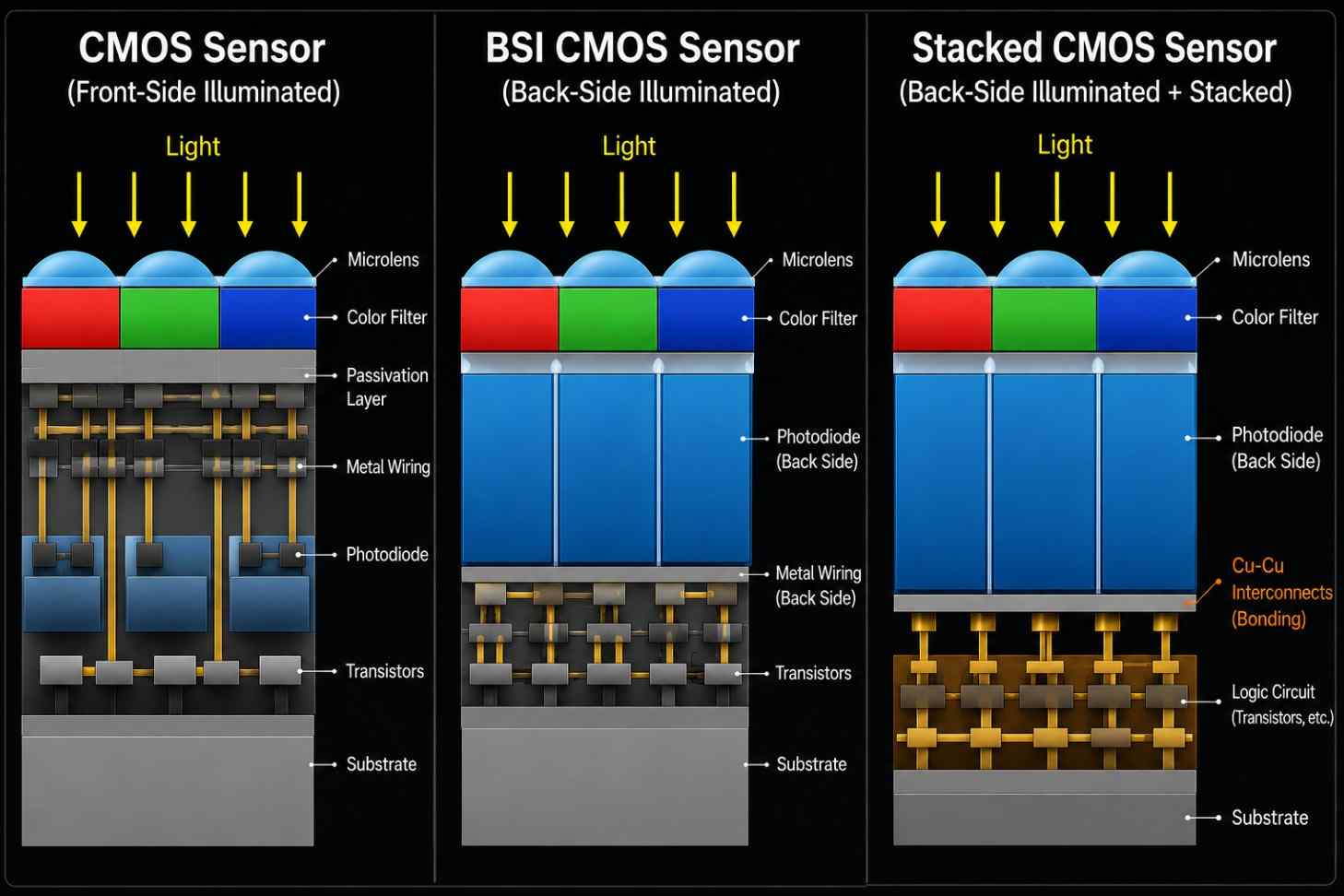

그림 3: CMOS vs BSI CMOS vs 적층형 CMOS 센서

특징	CMOS	BSI CMOS	쌓인 CMOS
센서 구조	표준 전면 조명 디자인	뒷면 조명 디자인	다층 쌓인 디자인
빛 감도	좋음	더 나은	우수
저조도 성능	보통	개선됨	우수
이미지 소음	더 높은 어두운 장면	하단 이미지 소음	하단 이미지 소음
처리 속도	빠르게	더 빠르게	가장 빠른
자동 초점 성능	표준	개선됨	고급 고속 자동 초점
버스트 슈팅	제한적	더 나은	우수
비디오 녹음	표준 비디오 성능	개선됨 비디오 품질	지원 고속 및 슬로우 모션 비디오
롤링 셔터 효과	더보기 눈에 띄는	감소	크게 감소
비용	낮은	중간	더 높음
공통 용도	예산 스마트폰과 카메라	현대 스마트폰과 미러리스 카메라	플래그십 스마트폰과 전문가용 카메라

CMOS, BSI CMOS 및 적층형 CMOS 센서의 실제 응용

CMOS 센서

• 스마트폰 및 저가형 디지털 카메라 — CMOS 센서가 낮은 제조 비용으로 우수한 이미지 품질을 제공하기 때문에 일반적으로 사용됩니다.

• 보안 및 감시 카메라 — 낮은 전력 소모와 빠른 이미지 처리로 지속적인 영상 모니터링에 사용됩니다.

• 웹캠 및 노트북 — 효율적인 이미지 캡처 성능으로 화상 통화 및 온라인 회의를 지원합니다.

• 자동차용 카메라 — 실시간 이미징을 위해 주차 카메라 및 운전자 지원 시스템에 사용됩니다.

BSI CMOS 센서

• 스마트폰 카메라 — 저조도 사진, 야간 모드 이미징 및 HDR 사진 품질을 향상시킵니다.

• 미러리스 및 DSLR 카메라 — 어두운 환경에서 이미지 노이즈를 줄이고 더 밝은 이미지를 생성하는 데 도움이 됩니다.

• 보안 카메라 — 야간 감시 및 실내 이미지 선명도를 향상시킵니다.

• 컴팩트 디지털 카메라 — 휴대용 카메라 시스템의 이미지 밝기와 디테일을 향상시킵니다.

적층형 CMOS 센서

• 플래그십 스마트폰 — 더 빠른 자동 초점, 더 부드러운 슬로우 모션 비디오 및 고속 이미지 처리를 지원합니다.

• 전문가용 미러리스 카메라 — 스포츠 사진 촬영 중 연속 촬영 속도를 향상시키고 롤링 셔터 효과를 줄입니다.

• 고속 비디오 카메라 — 고급 비디오 녹화 및 모션 캡처를 위해 더욱 빠른 센서 판독이 가능합니다.

• 산업용 및 머신 비전 시스템 — 자동화, 로봇공학, 검사 시스템을 위한 이미지 데이터를 신속하게 처리하는 데 도움을 줍니다.

결론

CMOS, BSI CMOS 및 스택형 CMOS 센서는 각각 최신 카메라 기술에서 서로 다른 장점을 가지고 있습니다.표준 CMOS 센서는 저렴하고 효율적이며, BSI CMOS 센서는 저조도 이미지 품질을 향상시키며, 스택형 CMOS 센서는 더 빠른 성능과 더 나은 비디오 기능을 제공합니다.이러한 센서 기술은 스마트폰, 디지털 카메라 및 다양한 최신 이미징 장치에 널리 사용됩니다.
