EMC 설명: EMI, 테스트, 표준 및 차폐 기술

전자기 호환성(EMC)은 원치 않는 전자기 간섭(EMI)을 유발하거나 수신하지 않고 전자 장치가 제대로 작동하도록 도와줍니다.현대 전자 장치가 더 빠르고 더 많이 연결됨에 따라 컴퓨터, 스마트폰, 산업 장비, 통신 시스템과 같은 장치에서 전자기 노이즈를 제어하는 ​​것이 중요해졌습니다.이 기사에서는 EMC 기본 사항, EMC 테스트, 방출과 내성, EMC 표준, 설계 기술 및 전자 시스템의 일반적인 EMC 문제에 대해 설명합니다.

카탈로그

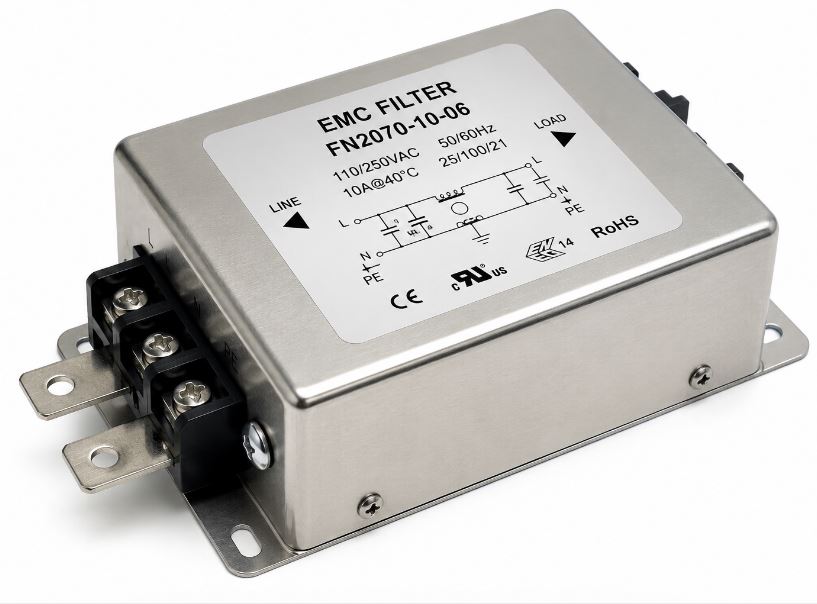

그림 1: 전자기 호환성(EMC)

EMC란 무엇입니까?

전자기 호환성(EMC)은 원치 않는 전자기 간섭(EMI)을 유발하거나 수신하지 않고 전자 장치 또는 시스템이 제대로 작동하는 능력입니다.간단히 말해서, EMC는 스마트폰, 컴퓨터, 산업용 기계, 통신기기 등의 전자제품이 다른 전자제품과 동일한 환경을 공유하면서 정상적으로 작동할 수 있도록 보장합니다.최신 장치가 더 빠르고 더 많이 연결됨에 따라 안정적인 성능을 유지하고 신호 간섭을 방지하며 많은 전자 및 전기 산업에서 사용되는 EMC 규정 준수 요구 사항을 충족하기 위해 전자기 잡음을 제어하는 ​​것이 점점 더 중요해지고 있습니다.

EMC 테스트 및 규정 준수 작동 방식

EMC 테스트는 전자 제품이 주변 장비에 과도한 간섭을 일으키지 않고 전자기 환경에서 정상적으로 작동할 수 있는지 확인합니다.프로세스에는 일반적으로 방출 테스트, 내성 테스트, 고장 분석, 설계 수정 및 최종 규정 준수 문서가 포함됩니다.

방출 테스트는 제품에서 생성되는 원치 않는 전자기 소음을 측정합니다.전도 방출은 전력선이나 신호 케이블을 통해 이동하는 반면, 복사 방출은 PCB 트레이스, 케이블, 인클로저 또는 스위칭 회로에서 공기를 통해 확산됩니다.일반적인 원인으로는 잡음이 많은 DC-DC 변환기, 접지 불량, 긴 케이블 경로, 약한 필터링, 불충분한 차폐 등이 있습니다.

내성 테스트는 제품이 ESD, 전기적 빠른 과도 현상, 서지 펄스, RF 필드 및 전도성 간섭과 같은 외부 방해에 저항할 수 있는지 여부를 확인합니다.이 테스트에서는 정전기 방전, 전력선 잡음, 릴레이 전환 또는 인근 무선 장비가 장치에 영향을 미칠 수 있는 실제 작동 조건을 시뮬레이션합니다.

제품이 EMC 테스트에 실패하면 엔지니어는 일반적으로 PCB 레이아웃, 접지, 차폐, 케이블 라우팅, 필터링, 서지 보호 또는 인터페이스 보호를 개선합니다.FCC, CISPR, EN 및 IEC 61000과 같은 규정 준수 표준은 제품 유형, 대상 시장 및 운영 환경에 따라 다릅니다.

EMC 사전 적합성 테스트

EMC 사전 적합성 테스트는 공식 EMC 인증 테스트 전에 제품 개발 중에 수행되는 초기 평가 프로세스입니다.엔지니어는 사전 적합성 테스트를 통해 EMI(전자기 간섭) 문제, 신호 무결성 문제 또는 PCB 레이아웃 약점을 초기 단계에서 식별합니다.최종 인증 전에 EMC 문제를 감지하면 재설계 비용을 줄이고 개발 시간을 단축하며 공식 EMC 규정 준수 테스트 통과 가능성을 높이는 데 도움이 됩니다.

특징	EMC 사전 적합성 테스트
메인 목적	EMC 감지 공식 인증 전 문제
개발 무대	프로토타입과 제품 개발 단계
메인 초점	초기 EMI 문제 해결 및 설계 개선
전형적인 장비	스펙트럼 분석기, 근거리 프로브, LISN
공통 발견된 문제	PCB 레이아웃 소음, 접지 문제, 차폐 약점
메인 혜택	낮은 재설계 비용 및 더 빠른 EMC 디버깅
공통 엔지니어링 수정	PCB 최적화, 차폐 개선, EMI 필터링
전형적인 사용자	EMC 엔지니어 및 하드웨어 디자인 팀
실제 세계 예	식별 실험실 인증 전 방사 EMI 문제

EMC와 EMI: 주요 차이점

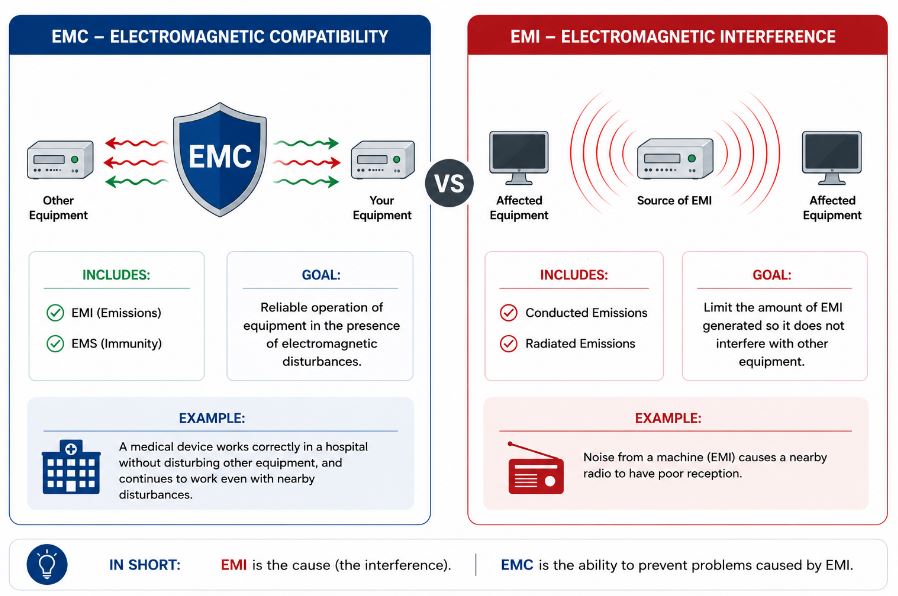

그림 2: EMC와 EMI

특징	EMC (전자파 적합성)	EMI (전자기 간섭)
정의	의 능력 간섭 없이 제대로 작동하는 장치	원하지 않는 전자 작동을 방해하는 전자기 소음
메인 초점	호환성 전자 시스템 사이	전자기 소란이나 소음
시스템 의의	보장 안정적이고 안정적인 작동	원인이 될 수 있음 신호 저하 또는 오작동
디자인 목표	예방하고 제어 간섭 문제	줄이거나 원치 않는 방출을 제거
전형적인 평가	EMC 규정 준수 및 내성 테스트	배출량 측정 및 소음 분석
공통 원인	불량한 PCB 레이아웃, 약한 접지, 부적절한 차폐	스위칭 회로, 모터, RF 송신기
실제 세계 예	제품 EMC 인증 통과	Wi-Fi 오디오 장비에 영향을 미치는 간섭

EMC 방출과 내성

특징	EMC 배출량	EMC 면역력
정의	전자기 전자기기에서 발생하는 소음	의 능력 외부 전자기 간섭에 저항하는 장치
메인 초점	예방 주변 시스템에 대한 간섭	유지 간섭 중에 안정적인 작동
목적	컨트롤 원치 않는 전자기 방출	보장 전자기 방해에도 안정적인 성능
공통 유형	실시 방출, 방사성 방출	ESD, EFT, 서지, 방사성 면역
전송 소스	생성됨 내부적으로 장치에 의해	에서 온다 외부 전자기 환경
공통 원인	스위칭 전원 공급 장치, 모터, 고속 회로	정적 방전, 전력 서지, RF 신호
EMC 테스트 방법	실시 및 방사성 방출 테스트	면역력과 교란 테스트
전형적인 문제	장치 근처의 전자 장치를 방해합니다.	장치 불안정해지거나 오작동하는 경우
중요성	필수 EMC 규정 준수 규정	중요 사항 제품의 신뢰성과 안정성
실제 세계 예	Wi-Fi 전자 장비의 간섭	기기 재설정 정전기 방전으로 인한

전도 방출과 복사 방출 설명

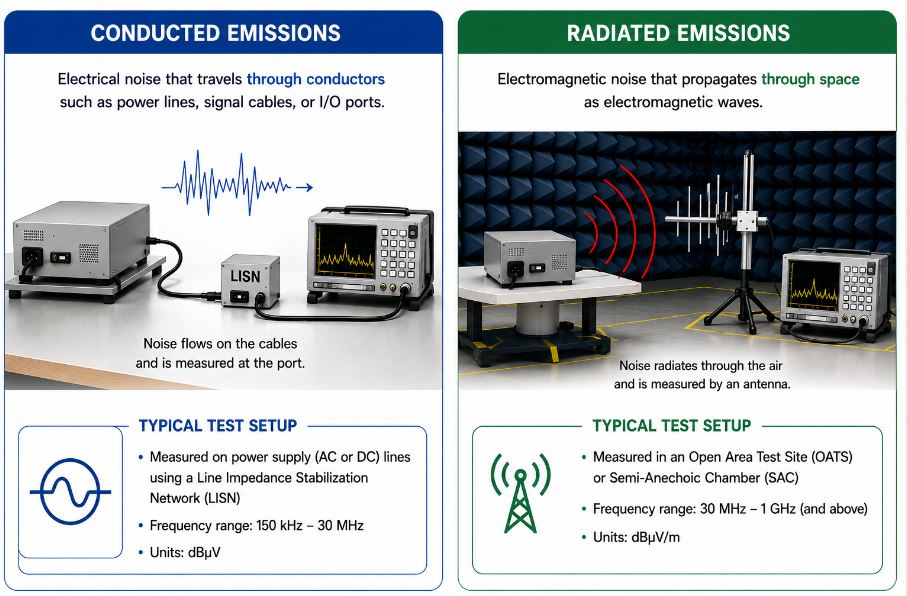

그림 3: 전도 방출과 복사 방출

특징	실시 배출량	방사됨 배출량
정의	전자기 전선이나 케이블을 통해 전달되는 소음	전자기 공기를 통해 방출되는 소음
전송 경로	전력선, 신호 케이블, PCB 트레이스	전자기 열린 공간의 파도
공통 출처	스위칭 전원 공급 장치, DC-DC 컨버터, 모터	고속 회로, 안테나, 무선 장치
빈도 범위	보통 저주파 간섭	보통 고주파 간섭
에 대한 영향 전자제품	소개할 수 있다 연결된 시스템에 소음이 발생함	방해할 수 있음 근처에 있는 전자 기기로
EMC 테스트 방법	측정됨 LISN을 사용하여 방출 테스트 수행	측정됨 EMC 챔버에서 안테나 사용
공통 솔루션	EMI 필터, 페라이트 비드, 적절한 접지	차폐, PCB 레이아웃 최적화, 케이블 관리
실제 사례	소음 전원 케이블을 통해 이동	Wi-Fi 전자 장비의 간섭

EMC 표준: FCC, CISPR 및 IEC 설명

• FCC 파트 15 – RF 장치 및 디지털 전자 장치에 대한 미국 방출 요구 사항.

• CISPR 표준 – 제품 중심 제한 및 측정 프레임워크(예: 멀티미디어 장비의 방출에 대한 CISPR 32 및 내성에 대한 CISPR 35).

• IEC 61000-4 시리즈 – 기본 내성 테스트 방법(예: ESD, EFT 및 서지).

EMC 설계 기술: 차폐, 접지 및 필터링

차폐

차폐는 전자기 노이즈가 전자 장치에 들어오거나 나가는 것을 차단하는 데 사용됩니다.일반적으로 금속 인클로저, 전도성 물질 또는 차폐 케이블을 사용하여 방사 방출을 제어하고 외부 간섭으로부터 민감한 회로를 보호합니다.차폐는 EMC 성능을 향상시키기 위해 통신 시스템, 컴퓨터 및 고속 전자 장치에 일반적으로 사용됩니다.

접지

접지는 안정적인 전기 기준점을 제공하고 원치 않는 소음이 민감한 구성 요소에서 안전하게 흘러나오도록 도와줍니다.적절한 접지는 전도성 방출을 최소화하고, 신호 안정성을 향상시키며, 전기 잡음이나 접지 루프로 인한 EMC 문제를 방지할 수 있습니다.PCB 레이아웃, 전원 공급 장치 및 산업용 전자 시스템에서는 올바른 접지 설계가 중요합니다.

필터링

필터링은 전력선과 신호 케이블에서 원치 않는 전기 잡음을 제거하는 데 사용됩니다.일반적인 EMI 필터에는 정상적인 신호를 통과시키면서 고주파 간섭을 차단하는 데 도움이 되는 페라이트 비드, 커패시터 및 인덕터가 포함됩니다.필터링은 스위칭 전원 공급 장치, 자동차 전자 장치 및 소비자 장치에 널리 사용되어 EMC 준수를 개선하고 안정적인 전자 작동을 유지합니다.

EMC 문제의 실제 사례

EMC 문제	원인	에 대한 영향 장치	일반적인 문제
오디오 윙윙거림 스피커에서	스마트폰RF 간섭	소음 오디오 출력	나쁨 전자기 절연
Wi-Fi 신호 불안정	방사됨 전자제품의 방출	약한 무선 연결	신호 간섭
자동차 센서 오류	EMI의 전력전자	잘못된 센서 판독값	전기 소음 방해
산업용 제어 신호 오류	실시 모터에서 배출	커뮤니케이션 오류	불안정 제어 신호
디스플레이 깜박거리는	케이블 불량 차폐	불안정 비디오 출력	전자기 소란
USB 의사소통 문제	고속 신호 간섭	데이터 전송 오류	신호 무결성 문제

결론

EMC는 전자 장치의 신뢰성과 성능을 향상시키는 데 중요합니다.EMC 테스트, 방출 및 내성, EMC 표준 및 설계 기술을 이해하면 전자기 간섭 문제를 줄이고 시스템 안정성을 향상시키는 데 도움이 될 수 있습니다.적절한 차폐, 접지, 필터링 및 사전 적합성 테스트는 전자 제품이 EMC 규정 준수 요구 사항을 충족하고 실제 환경에서 효과적으로 작동하는 데도 도움이 됩니다.
