LM35 온도 센서 가이드: 작동 원리, 배선 및 용도

LM35 온도 센서는 전자, 임베디드 및 마이크로컨트롤러 기반 시스템의 정확한 온도 측정에 사용되는 정밀 아날로그 센서입니다.선형 전압 출력, 간단한 3핀 배선, 공장에서 보정된 섭씨 판독값을 제공하므로 안정적인 온도 모니터링이 필요한 회로에서 쉽게 사용할 수 있습니다.이 기사에서는 LM35의 작동 원리, 핀아웃, 배선 설정, 주요 사양, 다른 온도 센서와의 비교, 문제 해결 팁 및 실제 전자 시스템 애플리케이션에 대해 설명합니다.

카탈로그

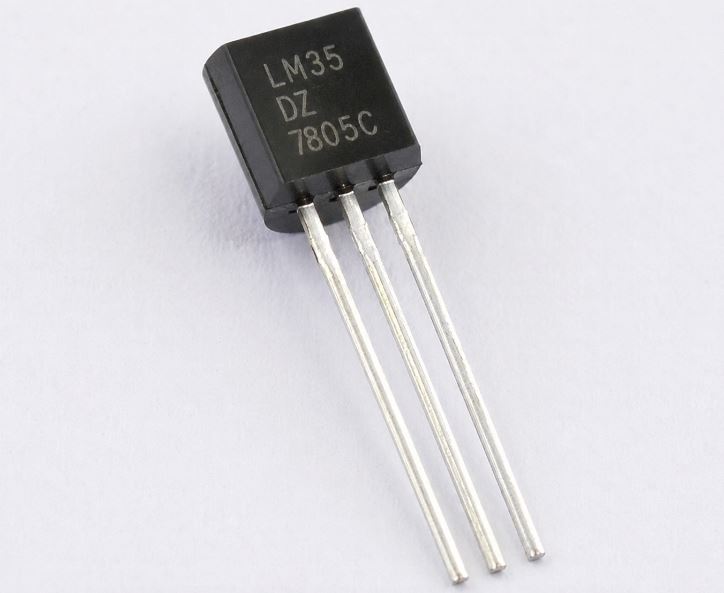

그림 1: LM35 온도 센서

LM35 온도 센서란 무엇입니까?

LM35 온도 센서는 전자 및 임베디드 시스템의 온도를 측정하는 데 사용되는 정밀 아날로그 온도 센서입니다.단순한 디자인, 정확한 온도 측정, 회로에 대한 쉬운 통합으로 널리 알려져 있어 초보자, 학생, 엔지니어 및 취미생활자에게 인기가 높습니다.복잡한 교정이 필요한 일부 온도 센서와 달리 LM35는 섭씨 단위로 공장에서 교정되므로 전자 회로 설계를 단순화하는 데 도움이 됩니다.콤팩트한 크기, 저렴한 비용, 안정적인 성능 덕분에 LM35 센서는 교육 프로젝트, 프로토타입 개발, 일반 전자 온도 감지 응용 분야에서 일반적으로 선택됩니다.

LM35 온도 센서 작동 방식

LM35 온도 센서는 주변 온도 변화를 비례 아날로그 전압 출력으로 변환하여 작동합니다.온도가 증가함에 따라 LM35의 출력 전압도 선형적으로 증가하므로 전자 회로 및 마이크로컨트롤러의 온도 측정이 간단하고 정확해집니다.LM35 아날로그 온도 센서의 주요 기능 중 하나는 섭씨 1도당 10mV의 보정된 출력 범위입니다.온도와 전압 사이의 선형 관계로 인해 LM35를 사용하면 복잡한 교정 회로 없이 쉽게 온도를 계산할 수 있습니다.

온도	출력 전압
25°C	250mV
50°C	500mV
100°C	1V

LM35 IC 온도 센서 내부의 정밀 반도체 부품은 온도 변화를 지속적으로 감지하여 이를 안정적인 전기 신호로 변환합니다.생성된 아날로그 전압은 출력 핀을 통해 Arduino 보드, ADC 회로 및 온도 모니터링용 임베디드 시스템과 같은 장치로 전송됩니다.LM35는 매우 적은 전력을 소비하므로 자체 발열을 최소화하여 연속 작동 중에 정확한 온도 판독값을 유지하는 데 도움이 됩니다.간단한 아날로그 출력, 안정적인 성능 및 간단한 신호 처리 덕분에 LM35는 전자 및 임베디드 시스템 설계에서 가장 널리 사용되는 온도 센서 중 하나입니다.

LM35 핀아웃, 핀 구성 및 기본 배선

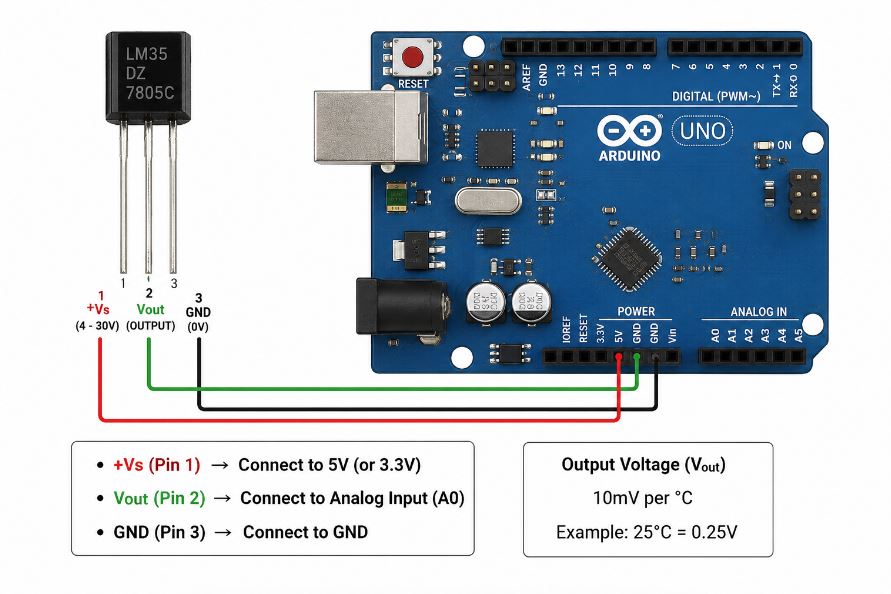

그림 2: LM35 온도 센서의 기본 배선

LM35 온도 센서는 전원 입력, 아날로그 출력 및 접지 연결을 위해 간단한 3핀 구성을 사용합니다.대부분의 LM35 센서는 전자 회로 및 프로토타입 보드에 일반적으로 사용되는 TO-92 트랜지스터 스타일 패키지로 제공됩니다.LM35 패키지의 평평한 면이 앞을 향하고 핀이 아래를 향하고 있을 때 왼쪽 핀은 공급 전압(VCC), 중간 핀은 아날로그 출력(VOUT), 오른쪽 핀은 접지(GND)입니다. VCC 핀은 회로 설계에 따라 일반적으로 4V~30V 사이에서 작동합니다. VOUT 핀은 전압을 나타내는 아날로그 전압 신호를 생성합니다. 측정된 온도, GND 핀이 전기적 연결을 완료하는 동안 회로 접지에 연결.

핀	기능	설명
VCC	전원공급장치	소모품 센서에 대한 작동 전압
VOUT	아날로그 출력	출력 온도에 비례하는 전압
접지	지상	완료 회로 접지 연결

LM35 주요 기능 및 사양

매개변수	가치
센서 유형	아날로그 온도 센서
출력 규모	10mV/°C
운영 중 전압	4V~30V
온도 범위	-55°C ~ 150°C
정확도	±0.5°C 전형적인
출력 유형	아날로그 전압
교정	공장 °C 단위로 교정됨
패키지 유형	TO-92, TO-220, SOIC

LM35 온도 센서는 전자 시스템에서 정확하고 안정적인 온도 측정을 위해 설계되었습니다.공장에서 보정된 섭씨 출력은 일반적으로 추가 보정 구성 요소가 필요하지 않기 때문에 온도 감지 회로를 단순화하는 데 도움이 됩니다.또한 이 센서는 넓은 작동 전압 범위와 낮은 전력 소비를 지원하므로 임베디드 시스템, 아날로그 모니터링 회로 및 마이크로컨트롤러 기반 애플리케이션에 적합합니다.

LM35와 기타 온도 센서 비교

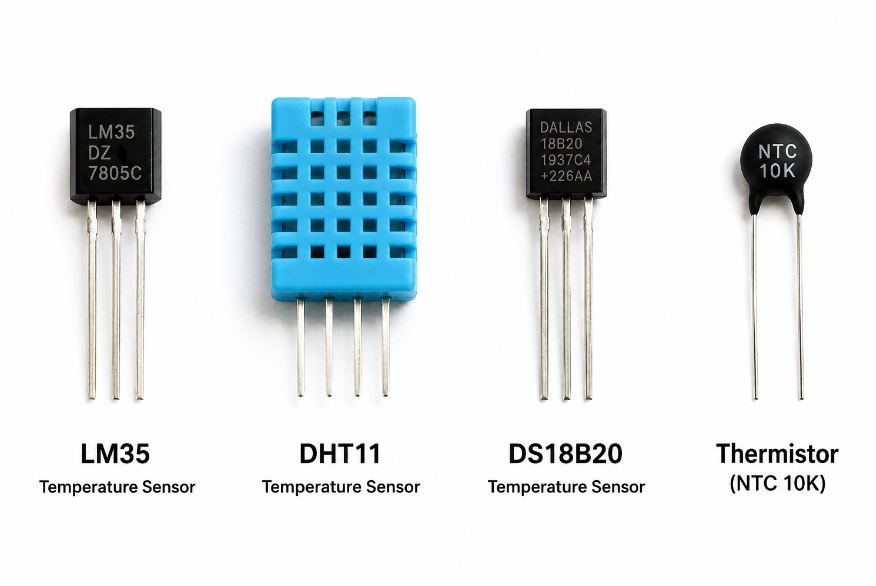

그림 3: LM35와 기타 온도 센서 비교

특징	LM35	DHT11	DS18B20	서미스터
센서 유형	아날로그 온도 센서	디지털 온도 및 습도 센서	디지털 온도 센서	저항성 온도 센서
출력 유형	아날로그 전압	디지털 신호	디지털 신호	저항 변경
정확도	좋음	보통	높음	보통 ~ 높음
온도 범위	-55°C ~ 150°C	0°C ~ 50°C	-55°C ~ 125°C	에 따라 다름 유형
용이성 인터페이스	매우 쉬움	쉬움	쉬움	필요하다 추가 회로
교정 요구 사항	공장 교정됨	공장 교정됨	공장 교정됨	종종 교정 필요
소음 면역력	보통	더 나은	높음	보통
긴 케이블 지원	제한적	더 나은	우수	보통
추가 특징	단순 선형 출력	대책 습도	다중 센서 지원	저렴한 비용
최고의 사용 사례	아날로그 회로, 내장형 시스템	날씨 모니터링	정밀도 디지털 모니터링	저비용 온도 감지

일반적인 LM35 문제 해결 팁

LM35 온도 센서 회로에서는 때때로 불안정한 판독값, 잘못된 출력 값 또는 배선 관련 문제가 발생할 수 있습니다.대부분의 문제는 부적절한 연결, 전기적 노이즈 또는 잘못된 ADC 계산으로 인해 발생합니다.다음 문제 해결 표에는 일반적인 LM35 문제와 실제 솔루션이 나열되어 있습니다.

문제	가능 원인	문제 해결 팁
출력 없음 전압	잘못된 배선 또는 손상된 센서	확인해보세요 LM35 핀아웃 및 VCC, GND 및 출력 연결이 올바른지 확인합니다.
불안정 온도 판독값	전기 소음 또는 느슨한 연결	짧게 사용 배선, 접지 개선, 바이패스 커패시터 추가
잘못된 온도 값	잘못된 ADC 계산 또는 기준 전압	확인 아날로그-디지털 변환 공식 및 기준 전압 설정
일정한 0°C 독서	출력 핀 제대로 연결되지 않았습니다	확인해보세요 아날로그 입력 연결 및 브레드보드 배선
온도 읽기가 너무 높음	잘못된 전원 공급 장치 또는 센서 배치	마구간을 이용하세요 전원을 공급하고 발열 부품 근처에 센서를 두지 마십시오.
변동 아날로그 출력	힘이 약하다 필터링	작은 것을 추가하세요 신호 잡음을 줄이기 위해 VCC와 GND 사이에 커패시터
센서 과열	과도한 공급 전압 또는 잘못된 연결	보장 작동 전압이 LM35 권장 범위 내에 유지됩니다.
무작위 온도 변화	약함 브레드보드 접촉 또는 간섭	모두 확보 점퍼 와이어를 사용하고 고전류 회로 근처에서 센서 와이어를 연결하지 마십시오.

실제 전자 시스템의 LM35 애플리케이션

HVAC, 냉각 및 열 보호 시스템

• 에어컨 시스템 – LM35는 자동 냉각 제어를 위해 실내 온도를 모니터링하는 데 도움이 됩니다.

• 스마트 온도 조절기 – 센서는 주변 온도를 측정하여 안정적인 실내 조건을 유지합니다.

• 자동 팬 컨트롤러 – LM35는 온도가 너무 높아지면 냉각 팬을 활성화합니다.

• 컴퓨터 열 보호 – 온도 모니터링 회로는 CPU 및 전원 공급 장치의 과열을 방지하는 데 도움이 됩니다.

• 배터리 냉각 시스템 – 센서는 충전식 배터리 회로의 냉각을 조절하는 데 도움이 됩니다.

산업 및 전력 관리 애플리케이션

• 모터 보호 시스템 – LM35는 전기 모터 및 기계의 과열을 감지합니다.

• 변압기 모니터링 – 산업용 회로는 LM35 센서를 사용하여 변압기 온도를 추적합니다.

• 공장 자동화 장비 – 센서는 산업 시스템에서 실시간 열 모니터링을 제공합니다.

• 배터리 충전 회로 – LM35 센서는 충전 주기 동안 과열을 감지하는 데 도움이 됩니다.

• UPS 및 인버터 시스템 – LM35 온도 감지는 백업 전원 시스템의 열 보호를 향상시킵니다.

Arduino, 임베디드 및 교육 프로젝트

• 디지털 온도계 프로젝트 – LM35는 실시간 온도 표시 회로에 일반적으로 사용됩니다.

• IoT 모니터링 장치 – 임베디드 시스템은 환경 온도 감지를 위해 LM35 센서를 사용합니다.

• 마이크로컨트롤러 기반 회로 – 센서는 내장형 애플리케이션을 위한 아날로그 온도 입력을 제공합니다.

• 전자 교육 키트 – LM35는 아날로그 센서 인터페이스 학습에 널리 사용됩니다.

• 공학 실험실 실험 – 학생들은 LM35 회로를 사용하여 온도 감지 및 ADC 변환을 연구합니다.

결론

LM35 온도 센서는 선형 10mV/°C 출력, 간단한 VCC-VOUT-GND 핀 구성, 넓은 작동 범위 및 공장 보정으로 인해 아날로그 온도 감지를 위한 실용적인 선택으로 남아 있습니다.기본 배선 요구 사항을 통해 Arduino 보드, ADC 회로 및 임베디드 시스템과 쉽게 연결할 수 있으며, 적절한 접지, 안정적인 전원 공급 및 소음 감소는 판독 정확도를 높이는 데 도움이 됩니다.DS18B20 및 DHT11과 같은 디지털 센서와 비교할 때 LM35는 간단한 아날로그 회로, 교육 프로젝트, 냉각 제어, HVAC 모니터링, 산업 보호 및 전력 관리 애플리케이션에 가장 적합합니다.
