MEMS 대 수정 수정 발진기: 차이점, 성능, 신뢰성 및 선택 가이드

May21

먹다: 1,060

MEMS 발진기와 수정 발진기는 모두 전자 시스템에서 안정적인 클록 신호를 생성하는 데 사용되지만 구조, 성능, 내구성, 비용 및 애플리케이션 적합성이 다릅니다.이 기사에서는 MEMS 및 석영 발진기의 작동 방식, 주요 엔지니어링 차이점, 열악한 자동차 및 산업 환경에서의 성능, 공급망 고려 사항, 타이밍 정확도, 위상 잡음, 시작 시간, PCB 공간 및 환경 요구 사항을 기반으로 올바른 발진기를 선택하는 방법을 비교합니다.

카탈로그

1. MEMS 및 수정 수정 발진기란 무엇입니까?

2. MEMS 발진기와 수정 수정 발진기의 작동 방식

3. MEMS와 수정 수정 발진기: 주요 차이점

4. 성능 비교: 안정성, 정확성, 전력 및 시작 시간

5. 자동차 및 산업 시스템의 실제 성능

6. MEMS 대 석영 발진기 비용 및 공급망 고려 사항

7. MEMS와 수정 수정 발진기 중에서 선택하는 방법

8. 결론

MEMS and Quartz Crystal Oscillators

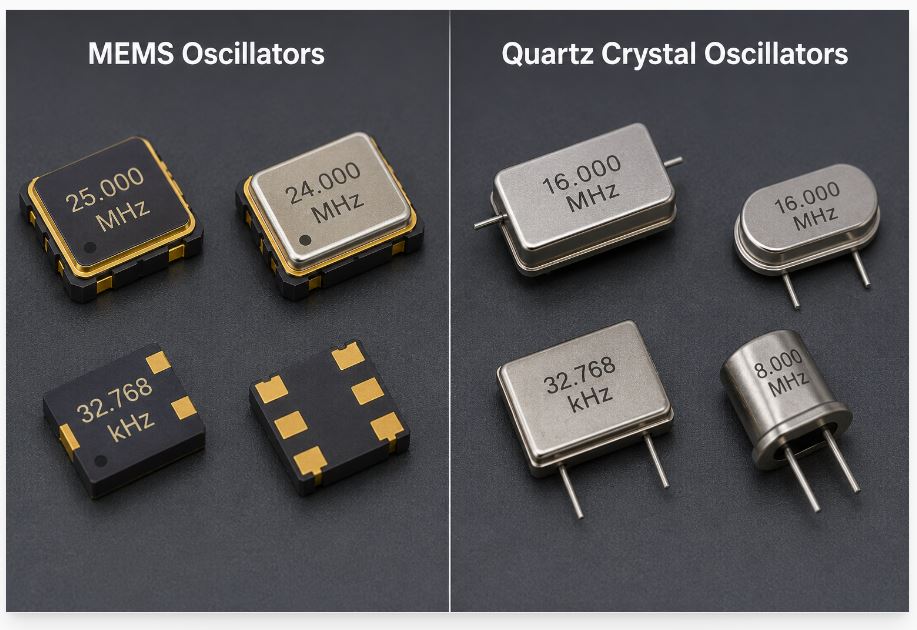

그림 1: MEMS 및 수정 수정 발진기

MEMS 및 수정 수정 발진기란?

MEMS 발진기 및 수정 발진기는 전자 시스템에서 안정적인 주파수 및 클록 신호를 생성하는 데 사용되는 전자 타이밍 장치입니다.디지털 회로, 통신 장치, 프로세서 및 제어 시스템이 올바른 작동을 위해 정확한 타이밍 신호에 의존하기 때문에 이러한 구성 요소는 현대 전자 장치에서 중요합니다.두 기술 모두 동일한 기본 기능을 수행하지만 서로 다른 재료와 구조를 사용하여 주파수 기준을 생성하므로 크기, 내구성, 안정성 및 전반적인 성능에 차이가 있습니다.

수정진동자는 수정진동자를 주파수 기준소자로 사용하며, 정확한 타이밍 특성과 안정적인 주파수 성능으로 인해 오랫동안 전자 기기에 널리 사용되어 왔습니다.MEMS 발진기(Micro-Electro-Mechanical Systems 발진기)는 반도체 제조 공정을 통해 생성된 미세한 실리콘 기반 공진기 구조를 사용합니다.수정 발진기와 비교하여 MEMS 발진기는 일반적으로 크기가 더 작고 충격, 진동 및 환경 스트레스에 더 강하므로 현대 전자 설계에서 점점 더 보편화되고 있습니다.

MEMS 발진기 및 수정 수정 발진기의 작동 방식

Working Principle of MEMS and Quartz Crystal Oscillators

그림 2: MEMS 및 수정 수정 발진기의 작동 원리

수정 발진기는 수정의 압전 특성을 사용하여 안정적인 주파수 신호를 생성하는 방식으로 작동합니다.크리스털에 전기 전압이 가해지면 석영 소재가 정확한 기계적 주파수로 진동하고 일관된 전기 타이밍 신호를 생성합니다.이 안정적인 주파수 출력은 전자 회로, 프로세서, 통신 시스템 및 디지털 장치를 동기화하는 데 사용됩니다.수정 수정은 매우 정확한 주파수에서 자연적으로 공진하기 때문에 수정 수정 발진기는 뛰어난 타이밍 안정성과 정밀한 주파수 제어로 널리 알려져 있습니다.

MEMS 발진기(Micro-Electro-Mechanical Systems 발진기)는 수정 크리스탈 대신 미세한 실리콘 기반 공진기 구조를 사용하여 작동합니다.소형 MEMS 공진기는 제어된 주파수에서 기계적으로 진동하는 반면, 통합 반도체 회로는 신호를 안정화하고 사용 가능한 클록 출력으로 변환합니다.수정 발진기와 달리 MEMS 발진기는 반도체 제조 기술을 사용하여 제조되므로 안정적인 타이밍 성능을 유지하면서 컴팩트한 크기와 충격, 진동 및 환경 스트레스에 대한 향상된 저항성을 달성할 수 있습니다.

MEMS와 수정 수정 발진기: 주요 차이점

매개변수	MEMS 발진기	석영 수정 발진기
공진기 기술	실리콘 MEMS CMOS 회로를 갖춘 공진기	압전 수정 공진기
전형적인 패키지 크기	매우 컴팩트함 반도체 패키지	보통 더 큰 크리스탈 기반 패키지
빈도 유연성	공장 프로그래밍 가능한 주파수	고정 크리스털 컷 주파수
충격 저항	매우 높음 충격 내성	크리스탈 메이 높은 충격으로 인한 골절
진동 감도	낮음 지속적인 진동에 대한 민감도	빈도 진동 시 변속 가능
온도 안정성	아래에서 안정적 급속한 열 순환	필요할 수 있음 TCXO/OCXO 보상
시작 시간	빠른 시작 그리고 일어나	더 길다 안정화 시간
지터 성능	대부분의 경우에 좋음 디지털 시스템	낮은 지터 정밀한 타이밍을 위해
위상 잡음	보다 높음 프리미엄 석영 솔루션	매우 낮음 위상 잡음
PCB 통합	더 쉽게 반도체 통합	별도 크리스탈 레이아웃 고려 사항
노화 특성	안정적 기계 구조	크리스탈 노화 장기적인 드리프트에 영향을 미침
빈도 맞춤화	더 쉽게 프로그래밍 가능한 구성	필요하다 다양한 크리스탈 변형
자동차 적합성	우수 가혹한 환경	사용되는 곳 정확한 타이밍이 필요하다
최적의 핏 응용	사물인터넷, 자동차, 산업, 휴대용 전자 제품	RF, 네트워킹, 통신, 정밀 타이밍

성능 비교: 안정성, 정확성, 전력 및 시작 시간

MEMS 발진기와 수정 발진기를 비교할 때는 주파수 안정성, 타이밍 정확도, 시동 시간, 전력 소비 등의 성능 특성이 중요합니다.이러한 요소는 통신 시스템, 프로세서, 휴대용 전자 장치, 자동차 시스템 및 고속 디지털 회로에 직접적인 영향을 미칩니다.엔지니어는 일반적으로 작동 조건, 환경 스트레스, 전력 효율성 및 타이밍 정밀도 요구 사항을 기반으로 발진기 성능을 평가합니다.

특징	MEMS 발진기	석영 수정 발진기
빈도 정확도	좋은 정확도 대부분의 전자 애플리케이션용	우수 주파수 정확도
빈도 안정성	아래에서 안정적 가혹한 환경 조건	높은 안정성 통제된 조건 하에서
온도 안정성	더 나은 급격한 온도 변화에 대한 저항	캔 온도 변화에 따른 주파수 드리프트 경험
장기 노화	낮은 기계적 노화에 대한 민감성	크리스탈 노화 장기적인 안정성에 영향을 미칠 수 있음
위상 잡음	좋은 단계 소음 성능	일반적으로 낮은 위상 잡음
지터 성능	적합 많은 디지털 시스템	더 나은 고정밀 타이밍 애플리케이션
힘 소비	종종 저전력 작동에 최적화됨	에 따라 다름 크리스털 및 발진기 회로
시작 시간	더 빠르게 시작 시간	느리게 MEMS와 비교한 스타트업
모닝콜 성능	더 나은 빠른 기상 시스템	필요할 수 있음 안정화 시간이 길어짐
환경 신뢰성	더 나은 가혹한 환경	더 나은 안정적인 운영 환경

수정 발진기는 일반적으로 초정밀 타이밍과 낮은 위상 잡음 애플리케이션에 선호되는 반면 MEMS 발진기는 더 빠른 시작, 더 낮은 전력 작동 및 더 나은 환경 내구성이 필요한 시스템에 선택되는 경우가 많습니다.

자동차 및 산업 시스템의 실제 성능

자동차 전자

자동차 전자 시스템은 진동, 열, 급격한 온도 변화 및 전기 소음에 지속적으로 노출되어 발진기 안정성과 장기적인 신뢰성에 영향을 미칠 수 있습니다.최신 차량에서 발진기는 ADAS 모듈, 인포테인먼트 시스템, GPS 장치, 센서 및 엔진 제어 장치(ECU)에 일반적으로 사용되며, 여기서 안정적인 타이밍 신호는 적절한 통신 및 처리에 중요합니다.MEMS 발진기는 충격, 진동 및 환경 스트레스에 대한 강력한 저항성을 제공하기 때문에 열악한 작동 조건을 위해 설계된 자동차 전자 장치에서 점점 일반화되고 있습니다.수정 발진기는 고도로 정확한 타이밍 성능을 요구하는 자동차 시스템에 여전히 널리 사용되고 있지만 수정 구조는 장기적인 기계적 응력과 진동에 더 민감할 수 있습니다.

산업 시스템

산업용 전자 시스템은 중장비, 모터, 전기 소음, 습도 및 지속적인 온도 변동이 있는 환경에서 작동하는 경우가 많습니다.이러한 조건으로 인해 발진기가 안정적인 타이밍 성능을 유지할 수 없는 경우 신호 불안정, 시작 문제 또는 주파수 드리프트가 발생할 수 있습니다.MEMS 발진기는 실리콘 기반 구조가 더 나은 기계적 내구성과 환경 저항성을 제공하기 때문에 산업 자동화 시스템에서 일반적으로 선호됩니다.그러나 수정 발진기는 낮은 위상 잡음과 높은 주파수 정확도가 요구되는 산업용 통신 시스템 및 정밀 타이밍 장비에서 여전히 중요한 역할을 합니다.

MEMS 대 석영 발진기 비용 및 공급망 고려 사항

요인	MEMS 발진기	석영 수정 발진기
일반 단위 가격	종종 더 높은 표준 XO 장치용	보통 더 낮음 상용 주파수용
빈도 프로그래밍	하나의 장치 제품군은 여러 주파수를 지원합니다	별도 주파수당 필요한 크리스털
인벤토리 복잡성	SKU 감소 카운트	더 크게 재고 요구 사항
자격 비용	더 쉬워진 재사용 여러 디자인에 걸쳐	재자격 필요할 수도 있습니다
리드타임 안정성	반도체 스타일 공급 확장성	의존 크리스탈 공급망
PCB 설계 비용	더 쉽게 컴팩트한 PCB 통합	추가 레이아웃 조정이 필요할 수 있습니다.
디자인 개정 유연성	주파수는 할 수 있습니다 재프로그래밍되다	하드웨어 재설계가 필요할 수 있음
제조 확장성	더 나은 대량 반도체 생산	크리스탈 제조 한계 확장성
자동차 공급 안정성	강한 반도체 생태계	크리스탈 소싱 변동 가능
장기 가용성	더 쉽게 수명주기 관리	일부 주파수를 소싱하기가 어려워질 수 있습니다.

대량 생산에서는 오실레이터 비용이 단가로만 결정되지 않습니다.엔지니어는 또한 재고 복잡성, 검증 노력, 소싱 유연성, PCB 재설계 위험 및 장기적인 부품 가용성을 평가합니다.표준 수정 발진기는 초기 부품 비용이 더 낮은 경우가 많지만 MEMS 발진기는 여러 프로그래밍 가능 주파수, 단순화된 재고 관리 또는 더 빠른 생산 확장성이 필요한 설계에서 총 시스템 비용을 줄일 수 있습니다.

예를 들어, 프로그래밍 가능 MEMS 오실레이터 제품군을 사용하면 더 적은 수의 적격 부품으로 여러 출력 주파수를 구성할 수 있어 SKU 수를 줄이고 조달 물류를 단순화할 수 있습니다.그러나 수정 발진기는 극히 낮은 위상 잡음과 성숙한 공급망이 우선시되는 고정 주파수 소비자 및 통신 제품에서 여전히 매우 비용 효율적입니다.

MEMS와 수정 수정 발진기 중에서 선택하는 방법

MEMS 발진기와 수정 발진기 중에서 선택하는 것은 일반적으로 장치가 사용될 위치와 시스템에 가장 필요한 성능 종류에 따라 달라집니다.일부 전자 시스템은 초정밀 타이밍과 낮은 위상 노이즈를 우선시하는 반면, 다른 시스템은 더 나은 내구성, 더 빠른 시작 또는 진동 및 온도 변화에 대한 더 강한 저항이 필요합니다.이 때문에 엔지니어들은 사양에만 초점을 맞추지 않고 실제 작동 조건을 비교하는 경우가 많습니다.

당신의 경우 디자인 요구 사항…	더 나은 선택
매우 정확함 안정적인 타이밍	석영 수정 발진기
더 나은 충격과 진동에 대한 내성	MEMS 발진기
더 빠르게 전원을 켜는 동안 시작	MEMS 발진기
낮은 위상 RF 시스템의 잡음	석영 수정 발진기
소형 PCB 공간	MEMS 발진기
더 나은 열악한 환경에서의 성능	MEMS 발진기
정밀도 통신 및 네트워킹 시스템	석영 수정 발진기
자동차 산업적 신뢰성	MEMS 발진기
휴대용 및 웨어러블 전자 제품	MEMS 발진기
전통적 장기간 사용이 입증된 타이밍 솔루션	석영 수정 발진기

많은 최신 전자 제품에서 MEMS 오실레이터는 더 작고, 더 강하며, 환경적 스트레스에 더 잘 견디기 때문에 점점 더 보편화되고 있습니다.그러나 수정 발진기는 타이밍 정밀도와 신호 품질이 가장 중요한 시스템에서 여전히 널리 사용되고 있습니다.최종 선택은 일반적으로 정확성, 내구성, 환경 조건 및 전체 시스템 설계 요구 사항의 균형을 맞추는 것입니다.

결론

MEMS 발진기는 충격, 진동, 온도 변화 및 빠른 시작 동작에 대한 강력한 저항이 필요한 작고 견고하며 유연한 설계에 더 나은 선택인 경우가 많습니다.수정 발진기는 특히 RF, 통신, 네트워킹 및 정밀 타이밍 시스템에서 매우 정확한 타이밍, 낮은 지터, 탁월한 위상 잡음 성능이 필요한 애플리케이션에 여전히 중요합니다.최선의 선택은 시스템의 운영 환경, 주파수 정확도 요구 사항, 전력 요구 사항, PCB 제약 조건, 비용 목표 및 장기 공급 고려 사항에 따라 달라집니다.
