CRO(음극선 오실로스코프)란 무엇입니까?작동 원리, 측정 및 실제 응용

CRO(음극선 오실로스코프)는 전기 신호를 가시적 파형으로 표시하는 데 사용되며 사용자가 전자 회로의 전압, 주파수, 진폭, 타이밍, 왜곡, 리플 및 신호 동작을 분석하는 데 도움이 됩니다.이 기사에서는 CRO가 무엇인지, 오늘날에도 배울 가치가 있는 이유, 내부 신호 흐름이 파형 디스플레이를 생성하는 방법, 측정 중 컨트롤이 조정되는 방법, 전압 및 주파수 측정이 수행되는 방법, 문제 해결 중에 나타나는 일반적인 파형 문제, 전원 공급 장치 분석, 통신 시스템 및 전자 교육에서 CRO가 사용되는 방법에 대해 설명합니다.

카탈로그

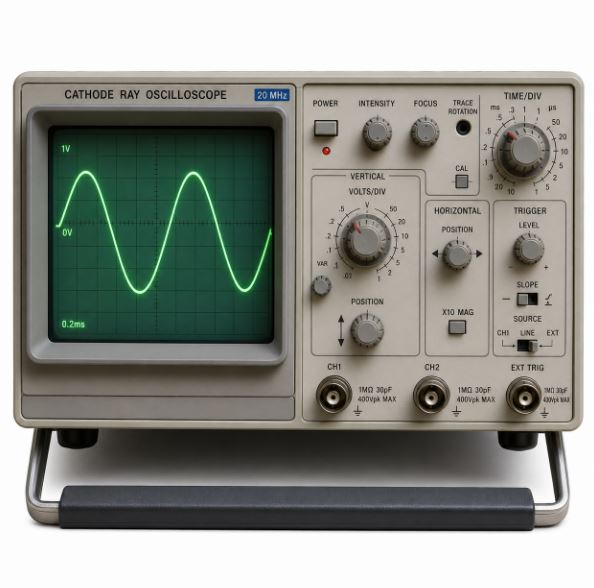

그림 1: 음극선 오실로스코프(CRO)

CRO(음극선 오실로스코프)란 무엇이며 여전히 중요한 이유는 무엇입니까?

CRO(음극선 오실로스코프)는 전기 신호를 가시 파형으로 화면에 표시하는 데 사용되는 전자 기기입니다.이를 통해 사용자는 시간에 따른 전압 변화를 관찰할 수 있으므로 전자 회로의 파형 모양, 주파수, 진폭, 타이밍, 왜곡 및 신호 안정성을 분석하는 데 유용합니다.숫자 값만 표시하는 일반 측정 장비와 달리 CRO는 엔지니어, 학생 및 기술자가 회로 테스트 및 문제 해결 중에 신호 동작을 보다 명확하게 이해할 수 있도록 실시간 그래픽 파형 시각화를 제공합니다.

CRO는 사용자가 파형 분석, 동기화, 시간 기반 작동, 전압 측정 및 신호 타이밍과 같은 기본적인 전자 개념을 잘 이해할 수 있도록 도와주기 때문에 오늘날에도 학습할 가치가 있습니다.아날로그 CRT 디스플레이는 연속적인 파형의 움직임을 직접적으로 보여주기 때문에 학생과 초보자가 디지털 파형 처리에 의존하지 않고 자연스럽게 신호 동작을 관찰할 수 있습니다.많은 교육 실험실에서 CRO는 실용적인 전자 장치, 발진기 회로, 증폭기 테스트, 리플 전압 분석 및 아날로그 신호 문제 해결을 가르치는 데 여전히 유용합니다.

현재 디지털 오실로스코프가 현대 전자 실험실을 지배하고 있지만 모든 상황에서 CRO를 완전히 대체하지는 못했습니다.디지털 오실로스코프는 파형 저장, 자동 측정, 컴퓨터 연결 및 고속 신호 분석과 같은 고급 기능을 제공하지만 CRO는 여전히 많은 사용자가 기본 신호 동작을 쉽게 배울 수 있는 원활한 실시간 아날로그 파형 시각화를 제공합니다.CRO는 또한 고급 디지털 기능이 필요하지 않은 저비용 교육 설정, 아날로그 전자 실험 및 기본 문제 해결 응용 프로그램에도 여전히 유용합니다.

CRO 블록 다이어그램 및 내부 신호 흐름

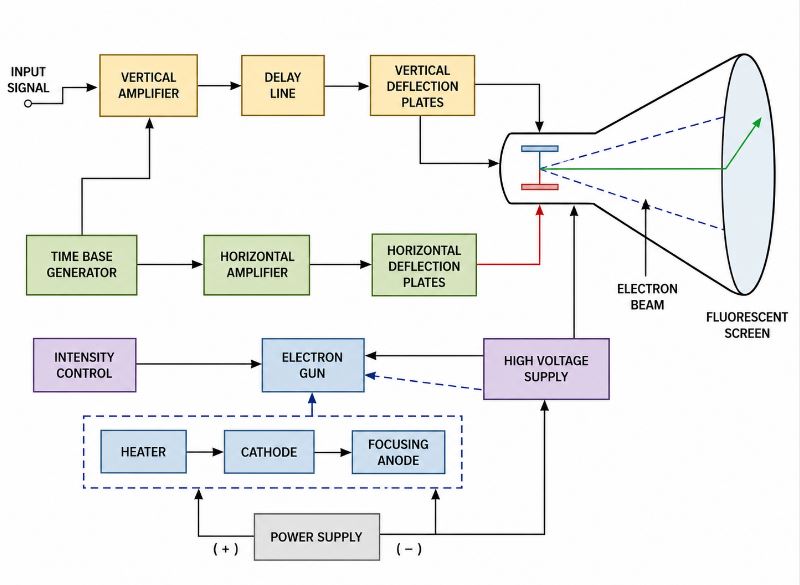

그림 2: 음극선 오실로스코프 블록 다이어그램

음극선 오실로스코프에는 전기 신호를 CRT 디스플레이의 가시 파형으로 변환하기 위해 함께 작동하는 여러 내부 섹션이 포함되어 있습니다.

입력 신호가 CRO에 들어오면 먼저 수직 증폭기를 통과합니다.이 섹션에서는 적절한 파형 표시를 위해 신호 강도를 조정합니다.증폭된 신호는 CRT 내부의 수직 편향판으로 전송되어 전자빔의 위쪽 및 아래쪽 움직임을 제어합니다.

동시에, 타임 베이스 생성기는 일정한 속도로 화면을 가로질러 전자 빔을 수평으로 이동시키는 스윕 신호를 생성합니다.수평 증폭기는 이 스윕 신호가 수평 편향판에 도달하기 전에 강화합니다.

트리거 회로는 반복 신호를 수평 스위프 시스템과 동기화하므로 파형이 안정적으로 유지되고 분석하기 쉽습니다.

음극선관 내부에서 전자총은 전자빔을 생성하여 형광 스크린을 향해 집중시킵니다.빔이 스크린 코팅에 닿으면 측정되는 전기 신호를 나타내는 가시적인 파형 패턴이 생성됩니다.

전원 공급 장치 섹션은 다음에 필요한 작동 전압을 제공합니다.

• CRT 디스플레이

• 전자총

• 수직 증폭기

• 수평 증폭기

• 트리거 회로

이러한 내부 섹션은 함께 작동하여 전기 신호 분석을 위한 실시간 파형 시각화를 생성합니다.

측정 중 CRO 컨트롤을 조정하는 방법

안정적이고 정확한 파형 측정을 얻으려면 CRO 컨트롤을 적절하게 조정하는 것이 중요합니다.잘못된 설정으로 인해 왜곡되거나, 표류하거나, 압축되거나, 읽기 어려운 파형이 생성될 수 있습니다.

제어	기능
강도	컨트롤 파형 밝기
초점	선명하게 파형 표시
볼트/디브	조정 수직 전압 스케일링
시간/사업부	조정 수평적 시간 확장
트리거	안정화 파형 표시
수직 위치	이동 수직 파형
수평 위치	이동 수평 파형

Volt/Div 조정

Volt/Div 컨트롤은 각 수직 분할이 나타내는 전압의 양을 결정합니다.파형이 너무 작게 나타나면 Volt/Div 설정을 줄여야 합니다.파형이 화면 경계를 초과하는 경우 설정을 높여야 합니다.

시간/사업부 조정

Time/Div 컨트롤은 각 수평 분할이 나타내는 시간을 조정합니다.빠른 신호에는 더 작은 Time/Div 설정이 필요하고, 느린 신호에는 제대로 보려면 더 큰 설정이 필요합니다.

트리거 조정

트리거 컨트롤은 반복적인 파형을 안정화합니다.트리거를 잘못 설정하면 파형이 계속 움직이거나 불안정해질 수 있습니다.트리거 레벨을 조정하면 파형을 고정 위치에 고정하는 데 도움이 됩니다.

초점 및 강도 조정

초점 컨트롤은 파형 가장자리를 선명하게 하고 강도 컨트롤은 디스플레이 밝기를 조정합니다.과도한 밝기는 시간이 지남에 따라 CRT 화면 수명을 단축시킬 수 있습니다.

위치 제어

수직 및 수평 위치 컨트롤은 더 쉽게 측정하고 분석할 수 있도록 파형을 디스플레이 중앙에 배치하는 데 도움이 됩니다.

CRO를 사용하여 전압 및 주파수를 측정하는 방법

CRO(음극선 오실로스코프)는 일반적으로 디스플레이 화면의 파형 분할을 관찰하여 전압, 기간 및 주파수를 측정하는 데 사용됩니다.

전압 측정

전압은 Volt/Div 설정과 함께 수직 파형 분할을 사용하여 측정됩니다.

공식:

뷔 = 수직 분할 × Volt/Div 설정

예:

파형이 4개의 수직 구간을 차지하고 Volt/Div 설정이 2V인 경우:

뷔 = 4 × 2V

뷔 = 8V

측정된 전압은 8V입니다.

기간 측정

기간은 Time/Div 설정과 함께 수평 파형 분할을 사용하여 계산됩니다.

공식:

티 = 수평 분할 × Time/Div 설정

예:

하나의 파형 사이클이 5개의 수평 구간을 차지하고 Time/Div 설정이 2ms인 경우:

티 = 5 × 2ms

티 = 10ms

신호 주기는 10밀리초입니다.

주파수 측정

주파수는 측정된 기간을 사용하여 계산됩니다.

공식:

예:

측정된 시간이 10ms인 경우:

10ms = 0.01초

에프 = 1 / 0.01

에프 = 100Hz

측정된 신호 주파수는 100Hz입니다.

CRO 측정 예

전원 리플 측정

CRO의 실제 용도 중 하나는 DC 전원 공급 장치의 리플 전압을 확인하는 것입니다.

예를 들어 12V 스위칭 전원 공급 장치 산업용 컨트롤러가 가끔 다시 시작됩니다.멀티미터에는 여전히 약 12V가 표시되지만 출력에는 안정성에 영향을 미치는 숨겨진 리플이 포함될 수 있습니다.

기술자는 CRO를 연결하고 다음 설정을 사용합니다.

설정	가치
수직 스케일	100mV/div
시간 척도	5ms/div
커플링	교류
트리거	엣지 트리거

측정 후 파형은 DC 출력에 주기적인 리플이 나타나는 것을 보여줍니다.

측정된 리플이 도달했다고 가정합니다. 600mV 피크 대 피크, 유사한 시스템은 일반적으로 다음을 기대합니다. 100~200mV.

이는 일반적으로 다음 조건 중 하나를 의미합니다.

• 출력 커패시터 노후화(더 높은 ESR)

• 약한 필터링 성능

• 불안정한 부하 조절

출력 커패시터를 교체하고 다시 측정한 후 리플이 120mVpp 출력이 안정됩니다.

이러한 유형의 CRO 측정은 다음에서 일반적으로 사용됩니다. SMPS 문제 해결, 전원 공급 장치 디버깅 및 증폭기 테스트.

CRO에서 나타나는 일반적인 신호 문제

CRO 화면의 다양한 파형 이상은 엔지니어가 가능한 회로 오류, 접지 문제, 필터링 문제 또는 신호 불안정성을 식별하는 데 도움이 될 수 있습니다.파형 형태를 주의 깊게 관찰하면 아날로그, 디지털, 통신 및 전원 공급 장치 회로의 문제 해결을 단순화하는 데 도움이 됩니다.

파형 문제	외관 크로	가능 원인	공통 회로 문제
리플	작은 DC 출력에 원하지 않는 AC 파형이 타고 있음	약함 필터링	결함이 있거나 전원 공급 장치의 약한 필터 커패시터
클리핑	상단 또는 하단 파형의 일부가 잘립니다.	신호 채도	증폭기 과부하 또는 과도한 입력 전압
소음	무작위 원하지 않는 파형 변동	전기 간섭	나쁨 접지 또는 근처의 스위칭 회로
벨소리	진동 전환 후 파형 에지	레이아웃 또는 임피던스 문제	PCB 레이아웃 문제 또는 잘못된 신호 종료
불안정 트리거링	파형 지속적으로 움직이거나 표류함	잘못된 트리거 설정	부적절 동기화 또는 불안정한 입력 신호
왜곡됨 사인파	불규칙하거나 변형된 사인파	비선형 증폭	결함이 있는 증폭기 또는 과부하 회로
펄스폭 변형	맥박이 고르지 않음 타이밍	타이밍 불안정	시계 또는 스위칭 회로 문제
흐릿함 파형	두껍거나 불분명한 파형 표시	잘못된 초점 또는 불안정한 신호	집중력 저하 조정 또는 시끄러운 신호 소스

음극선 오실로스코프와 디지털 오실로스코프

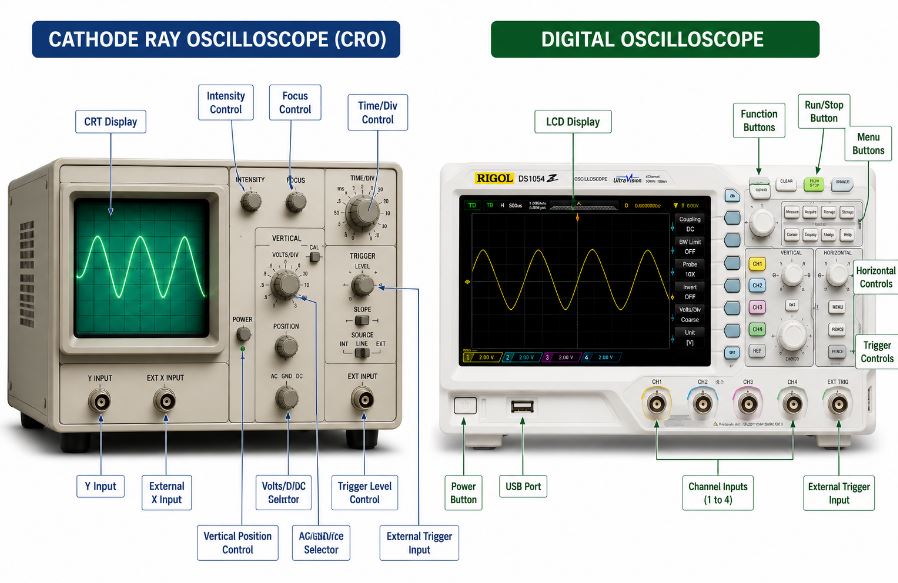

그림 3: CRO와 디지털 오실로스코프

최신 전자 시스템은 일반적으로 디지털 오실로스코프를 사용하지만 CRO는 여전히 아날로그 파형 분석 및 교육 응용 분야에 유용합니다.

특징	크로	디지털 오실로스코프
디스플레이 유형	아날로그 브라운관	디지털 LCD
신호 저장	아니요	예
파형 응답	부드러운 아날로그 디스플레이	디지털 샘플링
측정 특징	기본	고급
이식성	크고 헤비	콤팩트
비용	더 낮은 이전 단위	더 높음
현대적인 사용법	교육적인 및 아날로그 테스트	고급 전자제품과 IoT

CRO는 디지털 샘플링 효과 없이 직접적인 실시간 아날로그 파형 시각화를 제공하기 때문에 일부 교육 실험실에서는 여전히 선호됩니다.또한 부드러운 아날로그 디스플레이는 사용자가 신호 테스트 및 문제 해결 중에 연속 파형 동작을 보다 자연스럽게 관찰하는 데 도움이 됩니다.

그러나 디지털 오실로스코프는 최신 전자 분석을 위한 파형 저장, 자동 측정, 더 높은 대역폭, 고급 트리거링 기능 및 컴퓨터 연결 기능을 제공합니다.이러한 기능으로 인해 디지털 오실로스코프는 고급 전자 개발, 산업 진단, 통신 시스템 및 IoT 애플리케이션에 더 일반적으로 사용됩니다.

디지털 오실로스코프가 현대 전자 실험실을 지배하고 있지만 CRO는 여전히 아날로그 파형 시각화, 교육 훈련 및 기본 전자 문제 해결 응용 분야에 유용합니다.

전자 시스템에 음극선 오실로스코프 적용

전원 공급 장치 문제 해결

• 리플 전압 분석 – CRO는 DC 전원 공급 장치에서 원치 않는 AC 리플을 감지하는 데 도움이 됩니다.

• 전압 안정성 모니터링 – 엔지니어는 조정된 전력 시스템의 출력 변동을 분석합니다.

통신 신호 분석

• RF 신호 모니터링 – CRO는 통신 파형 및 변조 신호를 관찰하는 데 도움이 됩니다.

• 오디오 신호 테스트 – 엔지니어는 CRO를 사용하여 음파 왜곡 및 증폭기 응답을 분석합니다.

교육 및 실험실 애플리케이션

• 전자 교육 – 학생들은 파형 분석 및 신호 측정 기술을 배웁니다.

• 공학 실험 – CRO는 실험실 환경에서 아날로그 신호 동작을 시연하는 데 도움이 됩니다.

결론

음극선 오실로스코프는 아날로그 파형 시각화, 신호 측정 및 전자 문제 해결 애플리케이션에 여전히 유용합니다.CRT 디스플레이, 수직 및 수평 편향 시스템, 시간 기반 생성기 및 트리거 회로가 함께 작동하여 시간에 따른 전압 변화를 시각적 파형으로 표시합니다.Volt/Div, Time/Div, 트리거, 포커스 및 위치 제어를 적절하게 조정함으로써 사용자는 리플, 클리핑, 노이즈, 링잉 및 불안정한 트리거링과 같은 신호 문제를 식별하는 동시에 전압, 기간 및 주파수를 정확하게 측정할 수 있습니다.디지털 오실로스코프가 고급 분석 기능을 제공하지만 CRO는 여전히 전자 교육, 실험실 실험, 아날로그 신호 관찰 및 실제 문제 해결 응용 분야에 유용합니다.
