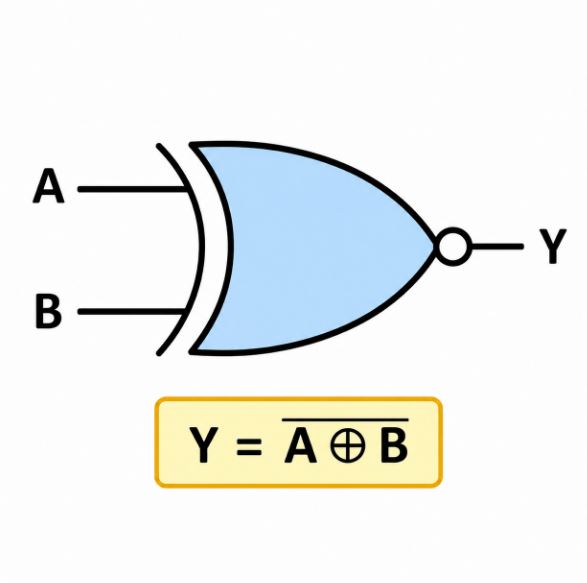

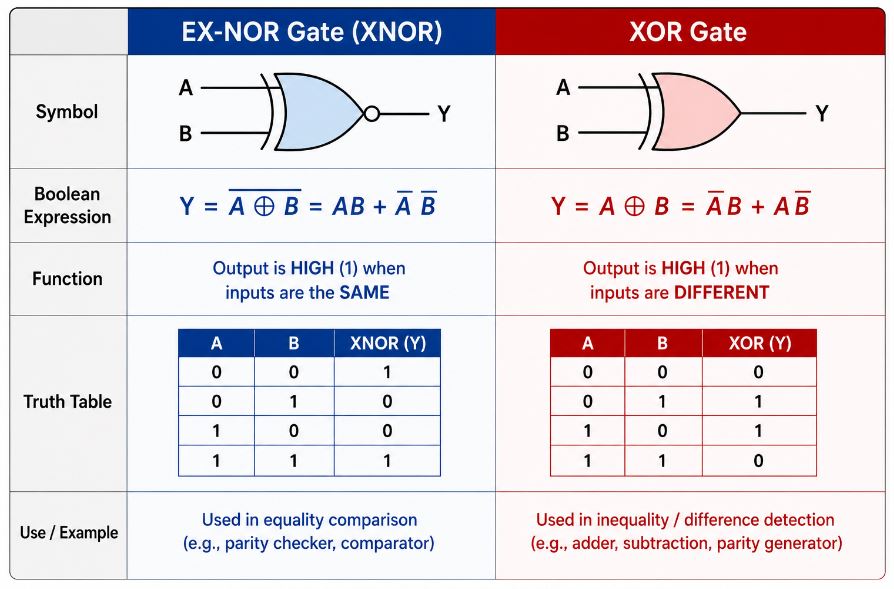

EX-NOR 게이트란 무엇입니까?진리표, 작동 원리, 회로도 및 용도

자주 묻는 질문 [FAQ]

1. 디지털 비교기에서 두 개의 다중 비트 이진수를 비교하기 위해 EX-NOR 게이트를 어떻게 사용할 수 있습니까?

EX-NOR 게이트는 한 번에 한 쌍의 비트를 비교합니다.예를 들어, 두 개의 4비트 숫자를 비교하고 4개의 EX-NOR 게이트를 사용할 수 있으며, 각 게이트는 하나의 비트 위치를 확인합니다.모든 EX-NOR 출력이 HIGH, 두 이진수가 동일합니다.출력이 하나라도 LOW이면 적어도 한 비트가 일치하지 않습니다.실제 비교기 회로에서는 EX-NOR 출력은 일반적으로 AND 게이트와 결합되므로 최종 출력은 모든 비트 쌍이 동일한 경우에만 HIGH가 됩니다.

2. EX-NOR 게이트 회로는 왜 진리표가 맞는데도 잘못된 출력을 내는가?

이는 일반적으로 실제 회로에 다음과 같은 문제가 있기 때문에 발생합니다. 진리표는 표시되지 않습니다.일반적인 원인에는 잘못된 IC 핀이 포함됩니다. 연결, 플로팅 입력, 잘못된 공급 전압, 접지 누락 연결 또는 CMOS와 TTL 사이에 호환되지 않는 로직 레벨 사용 장치.진리표는 깨끗한 HIGH 및 LOW 신호를 가정하지만 실제 회로는 안정적인 전압 레벨, 적절한 배선 및 올바른 IC 작동 조건.

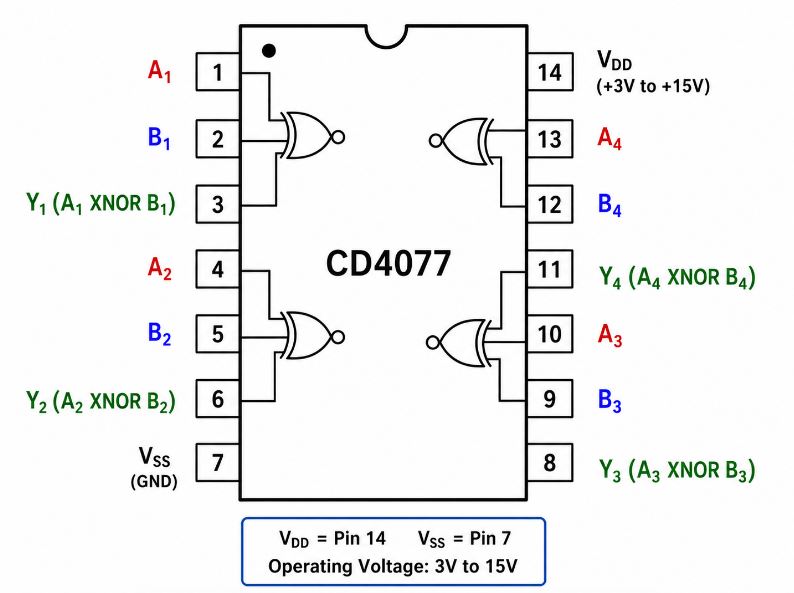

3. EX-NOR 게이트 회로에 대해 CD4077, 74LS266 및 74HC266 중에서 어떻게 선택합니까?

전압, 속도, 전력 요구 사항에 따라 IC를 선택하십시오.CD4077 저전력 회로와 더 넓은 전압 범위에 적합합니다. 일반적으로 3V ~ 15V에서 작동할 수 있습니다.74LS266은 일반적으로 TTL 장치입니다. 5V 로직 시스템에 사용되지만 더 많은 전력을 사용합니다.74HC266은 잘 작동합니다 더 낮은 전력 소비와 더 빠른 최신 CMOS 논리 회로 이전 CMOS 제품군보다 성능이 뛰어납니다.임베디드 및 배터리 구동용 프로젝트의 경우 74HC266 또는 CD4077이 일반적으로 74LS266보다 더 실용적입니다.

4. 전파 지연은 다단계 논리 회로의 EX-NOR 게이트에 어떤 영향을 줍니까?

EX-NOR 게이트가 여러 개인 경우 전파 지연이 더욱 심각해집니다. 체인으로 연결되거나 다른 논리 게이트와 함께 사용됩니다.각 게이트는 입력이 변경된 후 출력이 변경되기 전에 약간의 지연이 발생합니다.천천히 회로에서는 이것이 중요하지 않을 수 있지만 고속 비교기에서는 클록 회로나 통신 하드웨어로 인해 지연이 누적되면 결함, 잘못된 비교 결과 또는 타이밍 오류.디자이너는 감소 이는 더 빠른 로직 제품군, 더 짧은 신호 경로, 더 적은 수를 사용하여 가능합니다. 계단식 게이트.

5. 플로팅 입력으로 인해 EX-NOR 출력이 불안정해지는 이유는 무엇이며 어떻게 해결할 수 있습니까?

플로팅 입력은 명확한 HIGH 또는 LOW 전압에 연결되지 않습니다. 이로 인해 IC는 근처 전선에서 전기적 노이즈를 포착할 수 있습니다. 브레드보드 접점 또는 스위칭 신호.이것은 EX-NOR를 만들 수 있다 출력이 깜박이거나 무작위로 변경됩니다.해결책은 사용하지 않거나 연결하는 것입니다. 풀업 또는 풀다운을 사용하여 알려진 논리 상태에 대한 입력 제어 저항기.이는 입력을 안정적으로 유지하고 무작위 출력을 방지합니다. 행동.

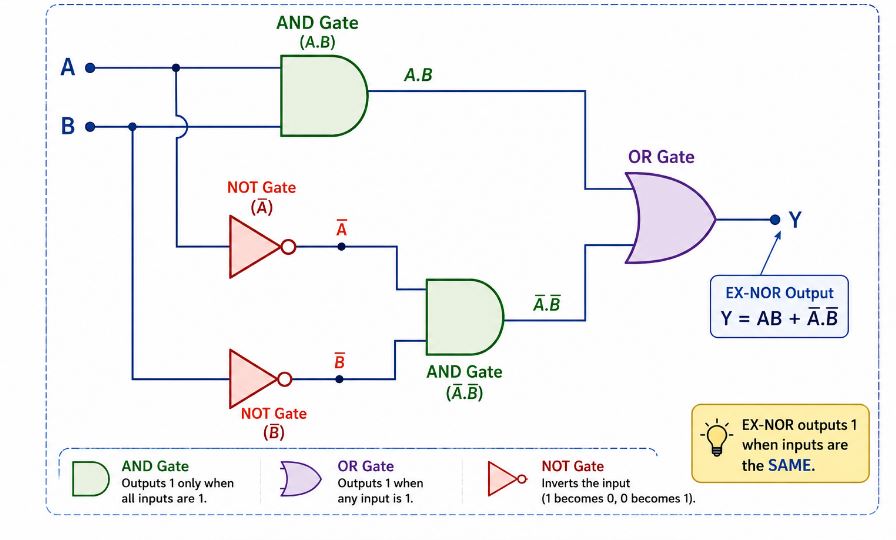

6. NAND 게이트만 사용하여 EX-NOR 게이트를 어떻게 구축할 수 있으며 이것이 왜 유용한가요?

EX-NOR 게이트는 NAND로 인해 여러 NAND 게이트에서 생성될 수 있습니다. 범용 논리 게이트이다.이는 NAND 게이트가 NOT, AND, 올바르게 연결된 경우 OR, XOR 및 EX-NOR 기능이 작동합니다.이것은 유용하다 하나의 게이트 유형을 사용하면 단순화할 수 있으므로 디지털 로직 설계에서 특히 IC 설계 및 교육 분야의 하드웨어 구현 회로.그러나 실제 프로젝트에서는 전용 EX-NOR IC가 사용됩니다. 일반적으로 여러 NAND 게이트를 수동으로 연결하는 것보다 더 쉽고 깨끗합니다.

7. EX-NOR 게이트 회로에서 노이즈 문제가 발생하는 원인은 무엇이며, 이를 줄이는 방법은 무엇입니까?

소음 문제는 종종 긴 전선, 잘못된 접지, 불안정한 환경에서 발생합니다. 전원 공급 장치, 근처의 스위칭 회로 또는 부동 입력.이후 EX-NOR 게이트는 원치 않는 작은 전압 스파이크라도 논리 상태를 비교합니다. 잘못된 출력 전환이 발생할 수 있습니다.노이즈를 줄이려면 신호선을 그대로 두십시오. 간단히 말해서 안정적인 전원 공급 장치를 사용하고 근처에 디커플링 커패시터를 추가하십시오. IC를 사용하려면 접지를 올바르게 연결하고 입력을 연결하지 않은 상태로 두지 마십시오. 이러한 관행은 브레드보드 회로와 임베디드 시스템.

8. 임베디드 또는 로봇 공학 프로젝트에서 센서 매칭에 EX-NOR 게이트를 사용할 수 있습니까?

예.EX-NOR 게이트는 시스템이 다음을 확인해야 할 때 사용할 수 있습니다. 두 개의 디지털 센서 신호는 동일합니다.예를 들어 로봇 공학에서는 두 가지 리미트 스위치, 엔코더 신호 또는 위치 센서가 필요할 수 있습니다. 모터 동작을 허용하기 전에 비교하십시오.두 센서 상태가 모두 일치하면 EX-NOR 출력은 조건이 유효하다는 신호를 컨트롤러에 보낼 수 있습니다. 이는 EX-NOR 로직을 간단한 하드웨어 수준 검증에 유용하게 만듭니다. 소프트웨어에만 의존하지 않고.

9. 여러 입력을 구동할 때 EX-NOR 게이트 출력이 지연되거나 왜곡될 수 있는 이유는 무엇입니까?

이는 출력이 과부하되었기 때문에 발생할 수 있습니다.모든 입력 EX-NOR 출력에 연결하면 전기 부하가 추가되고 전선이 길어집니다. 또는 PCB 트레이스가 정전 용량을 추가합니다.로딩이 너무 많으면 출력 속도가 느려집니다. 특히 빠른 회로에서 신호가 왜곡될 수 있습니다.에이 EX-NOR 출력이 공급되어야 하는 경우 버퍼 게이트 또는 드라이버 IC가 필요할 수 있습니다. 다른 많은 논리 입력.와이어 길이를 줄이고 팬아웃도 제한합니다. 깨끗한 스위칭을 유지하는 데 도움이 됩니다.

10. 마이크로컨트롤러가 회로의 EX-NOR 게이트를 대체할 수 있습니까?

비교가 실패할 경우 마이크로컨트롤러가 EX-NOR 로직을 대체할 수 있습니다. 즉시 또는 매우 빠른 속도로 발생해야 합니다.마이크로 컨트롤러는 다음을 수행할 수 있습니다. 두 개의 입력 핀을 읽고, 소프트웨어에서 상태를 비교하고, 출력.그러나 회로가 필요할 때는 하드웨어 EX-NOR 게이트가 더 좋습니다. 더 빠른 응답, 더 낮은 소프트웨어 종속성 또는 지속적인 실시간 신호 비교.간단한 임베디드 프로젝트의 경우 소프트웨어 비교는 다음과 같습니다. 종종 충분하지만 타이밍에 민감한 디지털 로직의 경우 하드웨어 EX-NOR는 더 신뢰할 수 있습니다.
