LM385M3X-1.2는 Luminary Micro/Texas Instruments에서 제조한 션트 전압 기준 집적 회로(IC)입니다. 이 제품은 파워 매니지먼트 집적 회로(PMIC) 카테고리에 속하며, 특히 전압 기준 솔루션으로 설계되었습니다.
이 제품은 다양한 전자 회로와 애플리케이션에 안정적이고 정밀한 전압 기준을 제공하는 설계 문제를 해결합니다. LM385M3X-1.2는 1.235V의 고정 출력 전압을 제공하며, 공차는 -2.43%에서 +2.02%로 매우 좁아 정밀 전압 기준이 필요한 분야에 적합합니다.
주요 사양으로는 작동 온도 범위 0°C~70°C, 최대 출력 전류 20mA, 온도 계수 150ppm/°C가 있으며, 표면 실장형 SOT-23-3 패키지로 제공되고 테이프와 릴(Tape and Reel, TR) 형태로 구매하실 수 있습니다.
LM385M3X-1.2의 주요 강점은 뛰어난 안정성, 정확성, 낮은 잡음 특성입니다. 10Hz에서 10kHz 주파수 범위 내 잡음 수준이 60Vrms로, 깨끗하고 신뢰할 수 있는 전압 기준을 제공합니다. 또한, 이 제품은 RoHS 비적합 상태이기 때문에 일부 애플리케이션에서는 고려해야 할 사항입니다.
이 제품은 아날로그-디지털 변환기(ADC), 전압 조정기, 정밀 측정 장비 등 안정적이고 정확한 전압 기준이 필요한 다양한 전자 회로 및 시스템과 호환됩니다. 산업 자동화, 시험 및 측정 장비, 소비자 가전 등 광범위한 분야에 사용할 수 있습니다.
LM385M3X-1.2와 유사하거나 대체 가능한 모델로는 LM185-1.2, LM285-1.2, LM385A-1.2 등이 있으며, 이들 역시 비슷한 전압 기준 기능을 제공하며 사양과 포장 옵션에 약간의 차이가 있습니다.
LM385M3X-1.2 핵심 기술 특성
제조사 부품번호: LM385M3X-1.2 / 주된 카테고리: 집적회로(IC) / 소분류: 전압 기준(PMIC)
LM385M3X-1.2 포장 크기

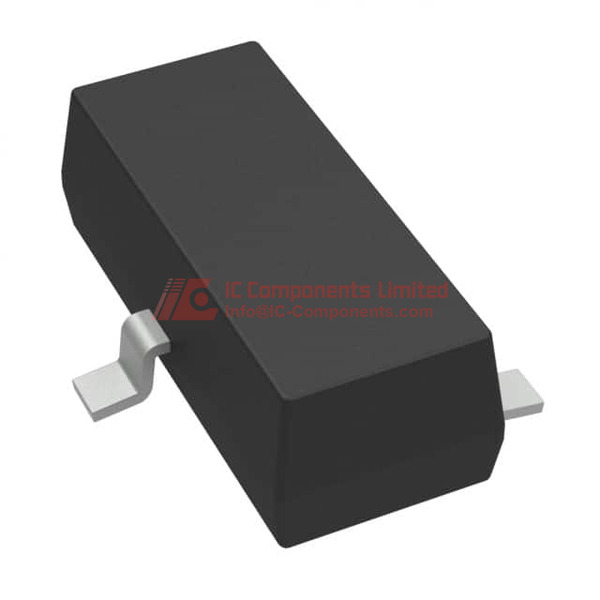

SOT-23-3 타입 / TO-236-3, SC-59, SOT-23-3 패키지로 캡슐화 / 크기: SOT-23-3 표준 규격에 따른 치수 / 핀 구성: 3핀 배열 / 열 특성: 작동 온도 범위 0°C~70°C / 전기적 특성: 출력 전압 1.235V, 출력 전류 20mA, 전압 허용 오차 -2.43% ~ +2.02%, 기준 유형: 션트
LM385M3X-1.2 적용 분야
235V 고정 전압 참조가 필요한 저전압 응용 분야에 적합합니다. 특히 배터리 구동 디바이스, 정밀 전류 조절기, 스위치 모드 전원 공급장치 제어에 많이 사용됩니다.
LM385M3X-1.2 특징
이 장치는 정밀 전압 기준으로, 출력 전압이 1.235V에 고정되어 있으며, 안정성 및 낮은 동적 임피던스 유지가 뛰어납니다. 최대 20mA의 전류 지원과 온도 계수 150ppm/°C로 온도 변화에 따른 변동을 최소화하며, 10Hz~10kHz 주파수 범위 내 노이즈 비율은 60Vrms로 잡아 잡음 민감형 응용에 적합합니다.
LM385M3X-1.2 품질 및 안전 기능
LM385M3X-1.2는 RoHS 지침을 준수하지만, 납을 포함하고 있어 RoHS 비적합입니다. 습기 민감도 수준(MSL)은 1로, 개봉 후 수명과 습기 민감도가 낮아 사용이 용이하며, 무한 길이의 수명 확보가 가능합니다.
LM385M3X-1.2 호환성
이 소형 SOT-23-3 표면실장 패키지는 저전압 응용을 위해 설계된 대부분의 표준 전자 회로 기판과 원활하게 호환됩니다. 표준 핀 배치와 패키지 형태로 다양한 전자 조립체와 손쉽게 결합할 수 있습니다.
LM385M3X-1.2 데이터시트 PDF
공식 웹사이트에서 LM385M3X-1.2의 데이터시트 PDF를 다운로드하여 최신이며 신뢰할 수 있는 정보를 확보하세요. 상세한 기술 자료는 효과적 활용과 응용에 중요한 참고 자료입니다.
품질 유통업체
텍사스 인스트루먼트의 프리미엄 유통사인 IC-Components는 LM385M3X-1.2 전압 기준 IC의 품질과 신뢰성을 보장합니다. 경쟁력 있는 가격으로 공급하며, 빠른 견적 요청을 통해 우수한 서비스와 제품 지원을 경험하시기 바랍니다.
