디지털 전자 제품의 디케이드 카운터 가이드

이 기사에서는 10진 카운터 회로의 기본 사항을 간단한 용어로 설명합니다.작동 방식, 디자인, 카운터 유형, 플립플롭 및 신호 흐름과 같은 개념을 다룹니다.또한 이진수 계산과 10년 계산을 비교하고 이러한 회로가 실제 전자 시스템에서 사용되는 위치를 보여줍니다.

카탈로그

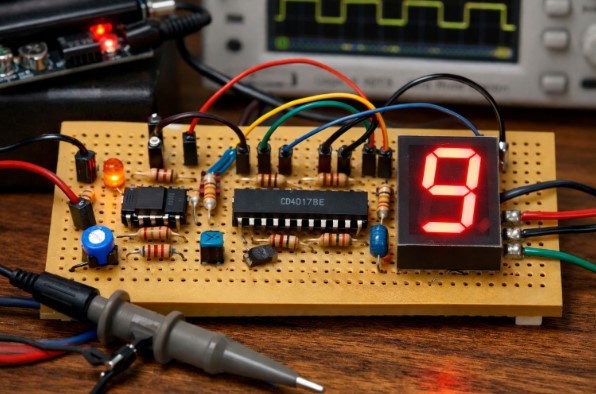

디케이드 카운터 회로란 무엇입니까?

에이 10년 카운터 회로 0부터 9(10개 상태)까지 세고 자동으로 다시 0으로 재설정되어 사이클을 반복하는 디지털 회로입니다.펄스를 수신하여 작동하며, 각 펄스는 카운트를 1씩 증가시킵니다.더 쉽게 말하면, MOD-10 카운터 10개의 고유한 계산 상태(이진수로 0000~1001)가 있기 때문입니다.9에 도달한 후 회로는 일반 이진 카운터처럼 1010으로 계속되는 대신 재설정 논리를 사용하여 0000으로 돌아갑니다.

일반적으로 다음을 사용하여 구축됩니다. 슬리퍼 (예: JK 또는 D 플립플롭) 및 논리 게이트는 카운트가 10에 도달할 때 재설정을 제어합니다.  9에 도달하면 재설정되고 다시 시작됩니다.이러한 유형의 회로는 LED 조명, 디지털 시계, 간단한 계산 장치 등에 자주 사용됩니다.

10년 반대 진리표

10진 카운터(BCD 카운터라고도 함)는 이진수 형식으로 0부터 9까지 계산한 다음 다시 0으로 재설정됩니다.

소수	3분기	2분기	1분기	Q0
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	0	1	1	1
8	1	0	0	0
9	1	0	0	1

• Q3은 최상위 비트(MSB)입니다.

• Q0은 최하위 비트(LSB)입니다.

• 9(1001) 이후에는 카운터가 0(0000)으로 재설정됩니다.

상태 1010~1111은 10년 카운터에 유효하지 않습니다.

디케이드 카운터 회로 배선 다이어그램

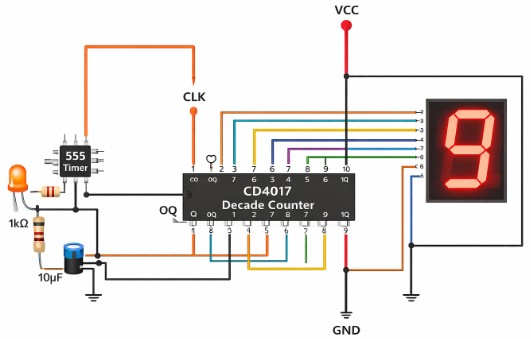

그림 2. 디케이드 카운터 회로 배선 다이어그램

표시된 10진 카운터 회로는 0~9 를 세고 사이클을 반복하기 전에 7세그먼트 디스플레이에 각 숫자를 표시하는 방식으로 작동합니다.555 타이머는 클럭 생성기로 사용되어 연결된 저항기와 커패시터에 의해 조정되는 계수 속도를 제어하는 ​​연속 펄스를 생성합니다.이러한 펄스는 10개의 출력(Q0~Q9)을 갖고 각 클록 펄스에 대해 한 번에 하나의 출력을 활성화하는 CD4017 10진 카운터 IC로 전송됩니다.

출력이 순차적으로 변경됨에 따라 0부터 9까지의 숫자를 표시하기 위해 올바른 세그먼트를 밝히는 방식으로 7세그먼트 디스플레이에 연결됩니다. 회로는 VCC 공급 장치에 의해 전원이 공급되고 GND를 통해 접지되는 반면 타이머에 연결된 작은 LED는 클록 펄스를 나타내기 위해 깜박입니다.9개에 도달한 후 카운터는 자동으로 다시 0으로 재설정되고 프로세스가 계속 반복됩니다.

디지털 전자의 카운터 유형

디지털 전자 장치의 카운터는 클록 신호를 기반으로 펄스 또는 이벤트를 계산하는 데 사용되는 순차 회로입니다.플립플롭을 사용하여 구축되며 일반적으로 이진 형식의 특정 상태 순서를 따릅니다.다양한 유형의 카운터는 속도, 계산 방향, 필요한 상태 수 등 다양한 요구 사항을 충족하도록 설계되었습니다.

1.비동기식 10년 카운터

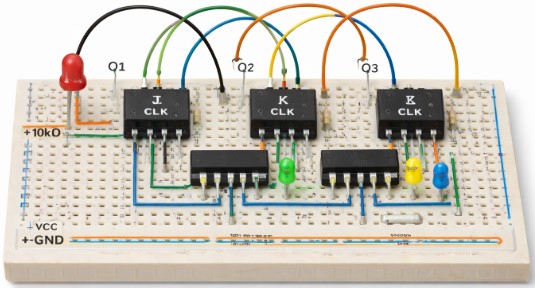

그림 3.비동기식 10년 카운터

비동기식 10년 카운터는 0부터 9까지 계산하며 각 플립플롭은 다음 플립플롭을 트리거합니다.간단하고 저렴하지만 단계 간 지연으로 인해 속도가 느립니다.

2.동기식 10년 카운터

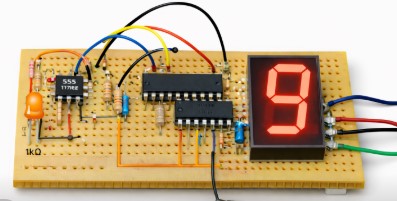

그림 4.동기식 10년 카운터

동기식 10진 카운터도 0부터 9까지 계산하지만 모든 플립플롭은 하나의 클록 신호로 제어됩니다.이렇게 하면 더 빠르고 정확해집니다.

3. BCD 디케이드 카운터(8421)

BCD 10진 카운터는 이진수(0000~1001)를 사용하여 0~9까지 계산합니다.9 이후에는 다시 0으로 재설정됩니다. 디지털 디스플레이에 사용됩니다.

4. 업 디케이드 카운터

최대 10년 카운터는 0부터 9까지 앞으로 계산한 다음 반복합니다.일반적으로 시계와 타이머에 사용됩니다.

5. 디케이드 카운터 아래로

다운 10년 카운터는 9에서 0까지 역으로 계산한 다음 반복합니다.카운트다운 타이머에 유용합니다.

6. 위/아래 10년 카운터

업/다운 디케이드 카운터는 제어 신호에 따라 앞으로(0~9) 또는 뒤로(9~0) 계산할 수 있습니다.

7. 존슨 디케이드 카운터

그림 5. Johnson 디케이드 카운터

Johnson 10년 카운터는 더 적은 수의 플립플롭(보통 5개)을 사용하지만 역 피드백을 사용하여 여전히 10개의 상태를 생성합니다.링 카운터보다 더 효율적입니다.

바이너리 대 10년 계산 논리

특징	바이너리 카운터	10년 카운터
계산 기반	Base-2(0과 1 사용)	Base-10(BCD 표현)
계수 범위(4비트)	0000(0) ~ 1111(15)	0000(0) ~ 1001(9)
총 상태	16개 주(2⁴)	10개 상태(0~9만 해당)
리셋 포인트	1111 이후 → 0000으로 재설정	1001 이후 → 0000으로 재설정
사용되지 않은 상태	없음	1010~1111은 유효하지 않거나 사용되지 않습니다.
유형	MOD-2ⁿ(예: 4비트의 경우 MOD-16)	MOD-10 카운터
사용된 플립플롭	n 비트 카운터를 위한 n개의 플립플롭	일반적으로 4개의 플립플롭(BCD)
작동	모든 바이너리 조합을 계산합니다. 지속적으로	0~9를 센 후 강제로 재설정합니다.
출력 순서	직선 이진 시퀀스	BCD 시퀀스(십진수 바이너리 형식)
재설정 방법	자연적인 오버플로	추가 논리를 사용하여 감지 1010 및 재설정
설계 복잡성	더 간단하다	약간 더 복잡함(필요 로직 재설정)
속도	더 빠름(추가 재설정 논리 없음)	인해 약간 느려짐 디코딩/리셋
일반적인 IC 예	74LS93(바이너리 카운터)	74LS90(디케이드 카운터)
응용	주파수 분할, 타이머, 디지털 시스템	디지털 시계, 카운터, 7세그먼트 디스플레이

디케이드 카운터 회로의 응용

디지털 시계 및 타이머

10년 카운터는 디지털 시계 및 타이머에서 반복되기 전에 0부터 9까지 초, 분, 시간을 계산하는 데 사용됩니다.

디지털 디스플레이

7세그먼트 디스플레이와 같은 장치에 숫자를 표시하기 위해 디스플레이 회로와 함께 사용됩니다.

주파수 분할

디케이드 카운터는 입력 신호를 10으로 나누는 데 도움이 되어 고주파 신호를 더 쉽게 측정할 수 있습니다.

이벤트 계산 시스템

사람이 장소에 들어가거나 컨베이어에 물건이 올라가는 등 이벤트가 몇 번이나 발생하는지 계산하는 데 사용됩니다.

제어 및 자동화 시스템

산업 시스템에서 10년 카운터는 기계 및 프로세스를 제어하기 위한 주기 또는 작업을 추적합니다.

디케이드 카운터 회로의 장점

• 간단하고 사용하기 쉬운

디케이드 카운터는 기본 디자인으로 되어 있고 이해하기 쉽기 때문에 간단한 디지털 회로 및 학습 목적에 이상적입니다.

• 정확한 소수 계산

표준 숫자 체계와 일치하는 0부터 9까지 계산되므로 대부분의 응용 프로그램에서는 추가 변환이 필요하지 않습니다.

• 디스플레이와 잘 작동

디코더 회로와 7세그먼트 디스플레이에 직접 연결할 수 있어 숫자를 명확하게 표시하기 쉽습니다.

• 효율적인 주파수 분할

디케이드 카운터는 신호를 10으로 나눌 수 있어 고주파 신호를 줄여 측정과 처리를 더 쉽게 해줍니다.

• 안정적이고 안정적인 작동

이러한 회로는 일관되고 신뢰할 수 있는 카운팅을 제공하며 이는 디지털 시스템에서 중요합니다.

• 유연하고 확장 가능

여러 개의 10진 카운터를 함께 연결하여 더 큰 숫자를 계산할 수 있으므로 시계 및 카운터와 같은 더 큰 시스템에 유용합니다.

10년 대 바이너리 카운터

특징	10년 카운터	바이너리 카운터
계산 범위	0부터 9까지 계산(10개 상태), 그런 다음 재설정	0부터 2ⁿ − 1까지 계산 (예: 4비트 = 0–15)
숫자 체계	십진수(10진법)	바이너리(base-2)
출력 패턴	한 번에 단 하나의 출력 HIGH 시간(순차 출력 Q0~Q9)	출력은 바이너리를 나타냅니다. 숫자(한 번에 여러 비트 HIGH/LOW)
동작 재설정	계산 후 자동으로 재설정됩니다. = 9	최대값 도달 후 재설정 값(비트 수에 따라 다름)
회로 유형	종종 링/존슨 카운터	일반적으로 플립플롭 기반 (리플 또는 동기)
공통 IC 예	CD4017 디케이드 카운터 IC	74LS93, 74LS90
출력 사용량	LED 또는 디스플레이를 직접 구동 쉽게 출력	디코딩이 필요합니다(예: BCD를 7-세그먼트) 디스플레이용
속도	일반적으로 속도가 느려짐 순차 출력	특히 더 빠를 수 있습니다. 동기 유형
복잡성	10진수 계산이 간단함	더 복잡하지만 더 강력함 그리고 유연하다
확장성	제한됨(10개 주 고정)	추가로 쉽게 확장 가능 슬리퍼
응용	LED 체이서, 디지털 시계, 시퀀스 제어	컴퓨터, 디지털 타이머, 주파수 카운터, 메모리 시스템
장점	사람이 읽을 수 있도록 사용하기 쉽습니다. 계산	디지털 처리에 효율적 그리고 계산
단점	크거나 복잡한 건물에는 적합하지 않음 계산	직접적으로 해석하기가 더 어렵습니다. 변환하지 않고

결론

디케이드 카운터 회로는 계산 및 표시 작업을 위한 디지털 전자 장치에서 중요합니다.이는 시계 및 카운터와 같은 다양한 응용 분야에서 간단하고 안정적이며 유용합니다.작동, 유형 및 바이너리 카운터와의 차이점을 이해하면 디지털 시스템을 보다 효과적으로 설계하고 사용하는 데 도움이 됩니다.
