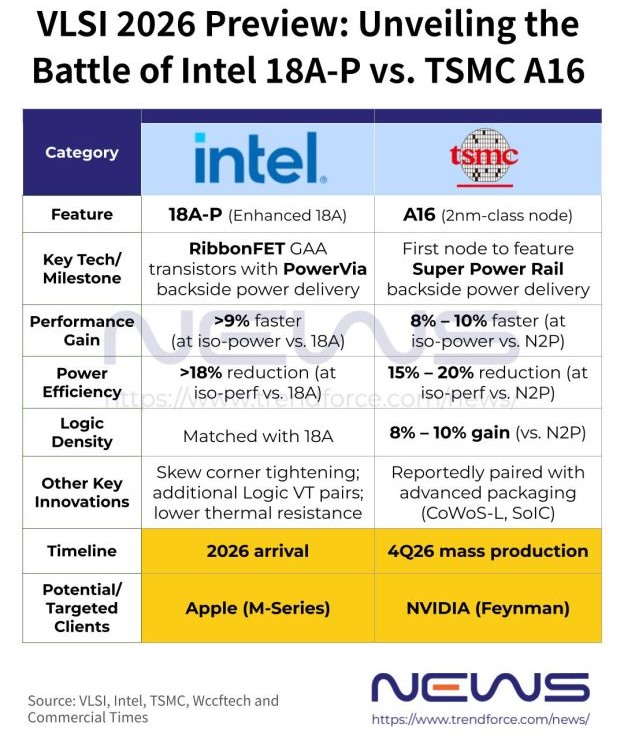

이런 배경에서 다가오는 VLSI 심포지엄은 첨단 공정 기술을 두고 인텔과 TSMC 간 경쟁의 주요 무대가 됐다.TSMC는 이번 행사에서 2nm급 A16옹스트롬 CMOS 기술을 선보일 것으로 예상된다.이 프로세스는 GAA 트랜지스터를 사용하고 새로운 "슈퍼 파워 레일"(SPR) 설계를 통해 후면 전력 공급을 도입합니다.
Intel은 이미 18A-P 프로세스의 일부 핵심 세부 정보를 공개했습니다.언론 보도에 따르면 라이브러리 높이 및 접촉 폴리 피치를 포함한 18A-P의 주요 구조 매개변수는 기본 18A 공정과 동일하게 유지됩니다.주요 업그레이드는 트랜지스터 수준 튜닝 및 전압 최적화에 중점을 둡니다.VT BT 쌍 옵션의 수가 18A의 4개에서 5개 이상으로 확장되었으며 초저 임계 전압(ULVT)과 낮은 임계 전압(LVT) 사이에 새로운 논리 임계 전압이 추가되었습니다.
18A-P 프로세스는 또한 프로세스 가변성 제어 및 열 효율을 향상시켜 저전력 및 고성능 목표를 지원합니다.이러한 개선은 Apple과 기타 팹리스 칩 설계자가 이 기술에 더 큰 관심을 보이는 이유 중 하나입니다.이러한 성능 향상을 달성하기 위해 인텔은 향상된 접촉 고성능 트랜지스터 및 최적화된 저전력 장치를 포함하여 게이트 올라운드 아키텍처를 기반으로 하는 새로운 RibbonFET 변형을 도입하여 더 나은 성능과 에너지 효율성을 위한 장치 기반을 강화했습니다.
인텔은 또한 성능 일관성을 향상하고 변동성을 줄이는 것을 목표로 18A-P 프로세스의 스큐 코너를 30% 강화했다고 밝혔습니다.스큐 코너는 동일한 프로세스 노드 내에서 트랜지스터 성능과 전력 특성의 차이를 나타냅니다.반도체 제조가 더욱 공격적인 노드로 발전함에 따라 트랜지스터 동작이 점점 더 고르지 않게 되어 가변성 제어가 주요 과제로 떠오르고 있습니다.
18A 프로세스를 기반으로 한 인텔의 첫 번째 제품인 Panther Lake는 2025년 말까지 대량 생산에 들어간 것으로 알려졌습니다. 이 회사는 18A에서 파생된 프로세스 기술을 단계적으로 출시할 계획이며, 18A-P는 2026년에 출시될 예정이고 추가로 업그레이드된 18A-PT 프로세스는 2028년에 출시될 예정입니다.
한편, TSMC는 Super Power Rail 기술을 기반으로 한 회사 최초의 노드인 A16 프로세스의 데뷔를 준비하고 있습니다.이 프로세스는 6월 14일부터 18일까지 예정된 VLSI 심포지엄에서 공식 발표될 예정입니다. TSMC에 따르면, 성능이 향상된 N2P 노드와 비교하여 A16은 동일한 전력에서 8~10%의 성능 향상을 제공하고, 동일한 성능에서 전력 소비를 15~20% 줄이며, 칩 밀도에서 추가로 8~10%의 이득을 제공할 수 있습니다.
TSMC는 2026년 4분기에 A16의 대량 생산을 시작할 계획입니다. 업계 소문에 따르면 Nvidia의 Feynman 칩이 이 프로세스를 채택한 첫 번째 제품이 될 수 있습니다.공급망 소스에 따르면 A16은 CoWoS-L 및 SoIC 고급 패키징 기술과 결합되어 레티클 크기를 최대 9.5배까지 확장할 수 있습니다.이 프로세스는 주로 고성능 컴퓨팅(HPC) 워크로드를 대상으로 합니다.
