I3C 프로토콜: 임베디드 시스템을 위한 더 빠르고 스마트한 통신

I3C 프로토콜은 전자 부품이 장치 내부와 통신하는 현대적인 방법입니다.I2C 프로토콜과 같은 기존 시스템에 비해 속도가 향상되고 전력 사용량이 줄어들며 연결이 단순화됩니다.이 문서에서는 작동 방식, 기능 및 사용 위치에 대해 설명합니다.

카탈로그

그림 1. I3C

I3C란 무엇입니까?

는 I3C 때때로 SenseWire라고도 불리는 이는 집적 회로가 전기적으로 연결되는 방식과 신호가 전송되는 방식을 정의하여 집적 회로 간의 효율적인 데이터 교환을 허용하기 위해 개발된 통신 표준입니다.로 알려진 “향상된 상호 집적 회로,” 이는 동일한 연결에서 여러 장치를 지원하는 2선 공유 직렬 버스로 작동합니다.

SCL(Serial Clock Line)이라는 한 라인은 데이터를 읽을 때를 제어하는 ​​타이밍 신호를 제공하는 반면, 다른 라인인 SDA(Serial Data Line)는 연결된 장치에서 감지하고 해석할 수 있는 전압 레벨을 전송하여 실제 데이터를 전달합니다.이 설계를 통해 시스템 내의 여러 구성 요소 간에 동기화되고 안정적인 통신이 가능해졌습니다.

임베디드 시스템에서 I3C는 어떻게 작동합니까?

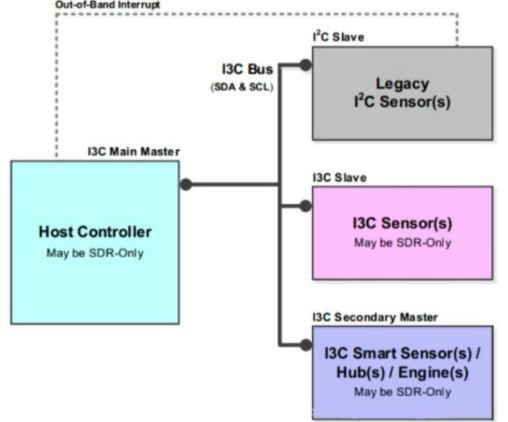

그림 2. 임베디드 시스템에서 I3C가 작동하는 방식

I3C는 시스템 내의 여러 구성 요소 간에 동기화되고 안정적인 통신을 가능하게 합니다.임베디드 시스템에서 I3C 프로토콜을 사용하려면 두 개의 와이어를 사용하여 컨트롤러와 센서와 같은 장치를 연결하십시오.먼저 컨트롤러가 시작되고 각 장치에 자동으로 주소를 제공합니다.그런 다음 명령을 보내거나 데이터를 요청하면 장치가 응답합니다.장치는 추가 전선 없이 신호를 다시 보낼 수도 있습니다.

시스템은 장치가 동시에 통신하지 않도록 통신을 체계적으로 유지합니다.I2C 프로토콜과 같은 이전 시스템에 비해 I3C는 더 빠르고, 전력을 덜 사용하며, 사용하기 더 쉽습니다.간단히 말해서 장치의 일부가 빠르고 간단하게 통신하는 데 도움이 됩니다.

I3C 인터페이스의 특징

고속

I3C 인터페이스는 I2C 프로토콜과 같은 기존 시스템보다 훨씬 빠르게 데이터를 전송할 수 있으므로 장치 간 통신이 빨라지고 전반적인 성능이 향상됩니다.

저전력 사용량

장치가 활성화되지 않을 때 저전력 모드를 유지하도록 하여 전력을 덜 사용하므로 휴대폰 및 웨어러블과 같은 배터리 구동 장치에 이상적입니다.

2선 연결

통신을 위해 와이어 2개만 필요하므로 회로 설계가 단순화되고 필요한 연결 수가 줄어듭니다.

자동 주소 지정

장치는 시작 시 컨트롤러에 의해 자동으로 주소가 제공되므로 수동으로 할당하거나 구성할 필요가 없습니다.

대역 내 인터럽트

장치는 동일한 와이어를 사용하여 컨트롤러에 신호나 경고를 다시 보낼 수 있으므로 추가 인터럽트 라인이 필요하지 않습니다.

이전 버전과의 호환성

기존 I2C 장치에서도 계속 작동할 수 있으므로 동일한 시스템에서 새 구성 요소와 기존 구성 요소를 함께 사용할 수 있습니다.

I3C 기술 사양

사양	세부정보
프로토콜 이름	I3C(향상된 상호 통합 회로)
개발자	MIPI 얼라이언스
버스 종류	2선 직렬 버스(SCL 및 SDA)
데이터 전송 속도	최대 12.5Mbit/s(SDR), 최대 25~33Mbit/s(HDR 모드)
신호방식	푸시풀(고속용), 오픈 드레인(호환성용)
전력 소비	저전력 최적화
장치 지원	멀티 드롭(여러 장치에 버스 한대)
어드레싱	동적(I3C) 및 정적(I²C) 지원)
인터럽트 방법	대역 내 인터럽트(IBI)
호환성	I²C와 역호환 가능 장치
핫플러그 지원	예(장치에 가입/탈퇴 가능) 작동 중)
사용 사례	자동차, 산업, IoT, 모바일 시스템

I3C 대 I2C: 차이점

특징	I3C	I2C 프로토콜
속도	최대 12.5Mbps로 더 빠른 속도 제공 데이터 전송 및 더 나은 시스템 성능	최대 1Mbps, 느린 데이터 의사소통
전력 사용량	다음으로 인해 전력 소비가 줄어듭니다. 효율적인 신호 전달 및 저전력 모드	더 높은 전력 사용량 의사소통
배선	개선된 2선 사용 효율성 및 신호 오버헤드 감소	2개의 전선을 사용하지만 효율성이 떨어집니다. 신호
어드레싱	동적 주소 지정, 장치는 시작 시 자동으로 주소 할당	정적 주소 지정, 설정해야 함 수동으로
인터럽트	대역 내 인터럽트는 장치를 허용합니다. 동일한 전선을 사용하여 신호를 보내려면	별도의 인터럽트 라인이 필요함
호환성	이전 버전과 호환되며 지원 가능 동일한 버스의 I2C 장치	I3C 기능과 호환되지 않음
성능	더 빠르고, 더 유연하며, 안정적인 통신	더 느리고 더 기본적 의사소통

I3C 속도 및 성능 기능

I3C는 I2C와 같은 이전 프로토콜에 비해 더 빠르고 효율적인 통신을 제공하는 데 중점을 둡니다. I3C는 데이터 전송 속도를 지원합니다. ~까지 12.5Mbps 이는 표준 모드에서 I2C의 일반적인 한계보다 크게 개선되었습니다.푸시풀 신호를 사용하는 보다 효율적인 데이터 전송 방법을 사용하여 전력 소비를 줄이면서 더 빠른 속도를 허용합니다.또한 동적 데이터 속도 전환이 가능합니다. 즉, 고성능이 필요하지 않을 때 장치가 더 낮은 속도로 작동할 수 있어 에너지를 절약하는 데 도움이 됩니다.

이 프로토콜의 또 다른 성능은 대역 내 인터럽트(IBI), 어느 기기에서 긴급 신호를 보내도록 허용 컨트롤러를 기다리지 않고 응답성과 실시간 통신이 향상됩니다.또한 더 나은 대역폭 관리를 통해 단일 버스에서 다중 장치 통신을 지원하므로 많은 센서가 연결된 경우에도 보다 원활한 데이터 흐름을 보장합니다.낮은 대기 시간과 감소된 오버헤드 덕분에 빠르고 안정적인 데이터 교환이 중요한 애플리케이션에 이상적입니다.

전반적으로 I3C는 고속, 저전력 및 효율적인 데이터 처리를 결합하여 최신 고성능 임베디드 시스템에 매우 적합합니다.

가전제품에 I3C 적용

• 스마트폰

I3C는 카메라, 터치 컨트롤러, 모션 센서 등의 센서를 연결하는 데 사용되며, 기기 내부에서 더 빠르고 효율적인 통신이 가능합니다.

• 웨어러블 기기

스마트워치 및 피트니스 트래커에서 I3C는 저전력을 사용하면서 심박수 및 모션 센서와 같은 센서를 관리하는 데 도움이 됩니다.

• 태블릿 및 노트북

터치스크린, 키보드, 센서와 같은 내부 구성 요소를 연결하는 데 사용되어 성능과 응답성을 향상시킵니다.

• 스마트 홈 기기

I3C는 스마트 스피커 및 홈 자동화 시스템과 같은 장치에 사용되어 센서와 제어 모듈을 효율적으로 연결합니다.

• 게임 장치

내부 센서와 제어 시스템을 연결하여 더 빠른 응답과 원활한 성능을 제공합니다.

• IoT 장치

I3C는 저전력 및 고효율로 여러 센서를 처리하기 위해 사물 인터넷 장치에 널리 사용되므로 I2C 프로토콜과 같은 기존 시스템보다 우수합니다.

자동차 및 산업 시스템의 I3C

I3C(Improved Inter-Integrated Circuit)는 자동차 및 산업 시스템의 I2C 및 SPI와 같은 기존 표준을 대체하도록 설계된 최신 통신 프로토콜입니다.주요 장점 중 하나는 배선 복잡성 감소y는 시스템 설계를 단순화합니다.I3C에는 다음과 같은 고급 기능도 포함되어 있습니다. 동적 주소 할당 (자동 장치 구성) 및 대역 내 인터럽트(추가 핀 없이 더 빠른 통신).이전 버전과의 호환성 덕분에 완전히 재설계하지 않고도 시스템을 쉽게 업그레이드할 수 있습니다.

자동차 응용 분야에서는 다음과 같은 용도로 사용됩니다. 첨단 운전자 보조 시스템(ADAS), 엔진 제어 장치, 인포테인먼트 시스템 및 센서 네트워크를 지원하며 산업 환경에서는 자동화, 로봇 공학 및 스마트 제조를 지원합니다.전반적으로 I3C는 EMI(전자기 간섭)와 전체 시스템 비용을 줄이면서 더 빠르고 안정적인 정시 통신을 제공합니다.

I3C를 사용한 공통 설계

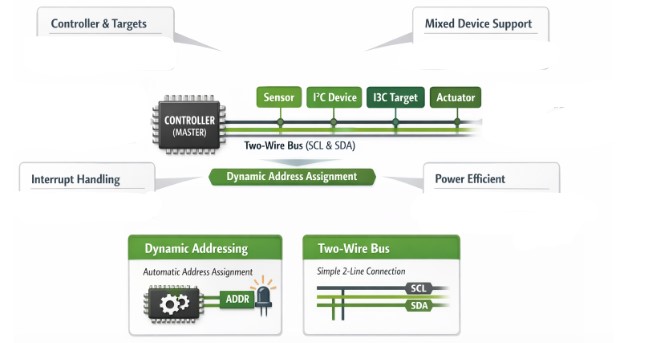

그림 3.I3C를 사용한 공통 설계

• 컨트롤러 및 대상 설정

메인 컨트롤러(마스터)는 센서와 같은 여러 대상 장치에 연결되며 모두 동일한 2선 버스를 공유합니다.

• 2선 버스 설계

이 시스템은 두 개의 라인(데이터 및 클록)만 사용하므로 배선이 줄어들고 회로 레이아웃이 단순화됩니다.

• 혼합 장치 지원

I3C 장치는 I2C 프로토콜과 같은 이전 장치와 함께 사용할 수 있으므로 유연한 시스템 설계가 가능합니다.

• 동적 주소 할당

컨트롤러는 시동 중에 자동으로 장치에 주소를 할당하므로 수동 구성이 필요하지 않습니다.

• 공유통신버스

모든 장치는 동일한 버스를 통해 통신하지만 데이터 충돌을 피하기 위해 한 번에 하나의 장치만 전송합니다.

• 인터럽트 처리

장치는 대역 내 인터럽트를 사용하여 컨트롤러에 신호를 보낼 수 있으므로 인터럽트 라인에 대한 추가 배선이 필요하지 않습니다.

• 전력 효율적인 설계

장치는 유휴 상태일 때 저전력 상태로 전환되어 전체 시스템 전력 소비를 줄이는 데 도움이 됩니다.

결론

I3C 프로토콜은 최신 시스템에 더 빠르고 간단하며 효율적인 통신을 제공합니다.다양한 장치를 지원하고 전력을 절약하며 성능을 향상시킵니다.기술이 성장함에 따라 I3C는 더 널리 사용되어 많은 응용 프로그램에서 I2C 프로토콜과 같은 기존 시스템을 대체하게 될 것입니다.
