RTD 센서 설명: 작동 원리, 유형 및 응용 분야

RTD 센서(저항 온도 감지기)는 산업 및 과학 응용 분야에 사용되는 정확하고 신뢰할 수 있는 온도 센서입니다.이 기사에서는 RTD 온도 센서가 무엇인지, 어떻게 작동하는지, 정확한 측정을 위해 어떻게 설계되는지 설명합니다.또한 다양한 RTD 센서 유형, PT100 및 PT1000과 같은 일반적인 분류, 배선 방법, RTD 대 열전대 비교, 장점 및 응용 분야를 다룹니다.

카탈로그

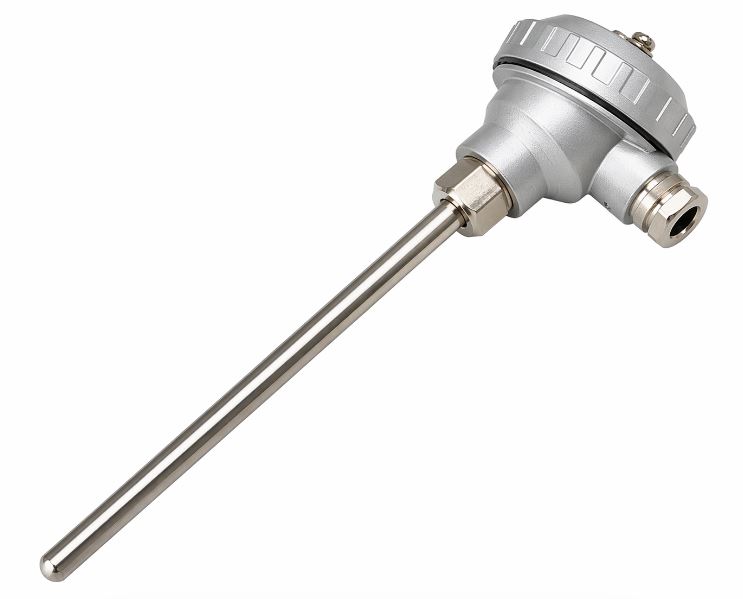

그림 1: RTD 센서

RTD 센서란 무엇입니까?

RTD 센서(저항 온도 감지기)는 산업 및 과학 응용 분야에서 높은 정확도와 안정성으로 온도를 측정하는 데 사용되는 온도 센서입니다.일관되고 신뢰할 수 있는 판독값을 제공하므로 정밀한 온도 모니터링이 필요한 시스템에 이상적입니다.RTD 온도 센서는 신뢰할 수 있는 성능을 위해 표준화된 저항 값을 충족하도록 제조된 금속 요소(일반적으로 백금)를 사용합니다.

RTD 센서는 일반적으로 보호 프로브에 둘러싸여 있으므로 고압이나 부식성 조건과 같은 열악한 환경에서도 작동할 수 있습니다.이로 인해 정확한 온도 측정이 필수적인 제조, HVAC, 에너지 및 식품 가공과 같은 산업에서 널리 사용됩니다.

RTD 센서 작동 방식

RTD 센서는 온도에 따라 금속의 전기 저항이 어떻게 변하는지 측정하여 작동합니다.RTD 온도 센서에서 감지 요소(일반적으로 백금)는 온도 변화에 따른 작은 저항 변화를 감지하는 회로에 연결됩니다.

온도가 증가하면 금속의 원자 진동이 증가하여 전자의 흐름이 어려워지고 저항이 증가합니다.양의 온도 계수로 알려진 이러한 예측 가능한 동작을 통해 IEC 60751과 같은 표준화된 참조 데이터를 기반으로 정확하고 반복 가능한 온도 측정이 가능합니다.

RTD 센서 구성

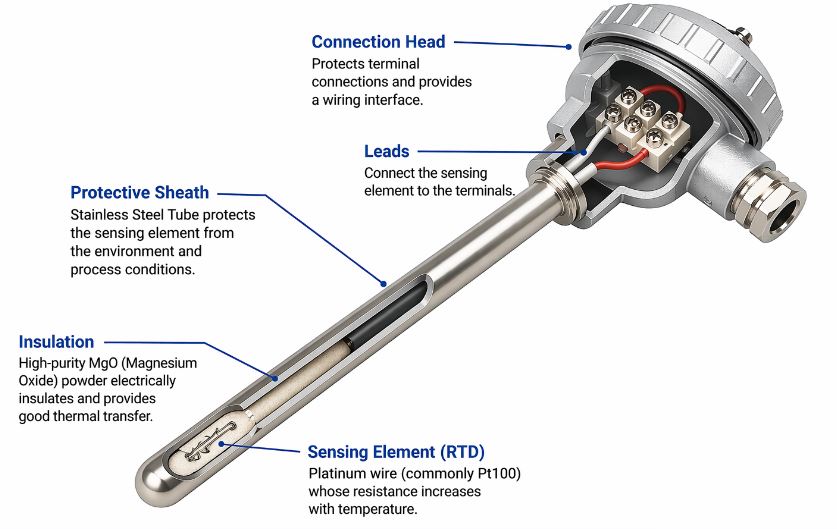

그림 2: RTD 센서 구성

핵심 감지 요소

RTD 센서의 가장 중요한 부분은 높은 정확도와 장기 안정성으로 인해 일반적으로 백금으로 만들어진 감지 요소입니다.이 요소는 정확한 온도 측정에 필수적인 일관된 저항 값을 제공하도록 설계되었습니다.

단열재

감지 요소는 전기적 절연과 구조적 지지를 유지하기 위해 세라믹이나 유리와 같은 절연 재료에 장착됩니다.이를 통해 RTD 온도 센서가 외부 전기 신호의 간섭 없이 정확하게 작동할 수 있습니다.

보호 덮개

민감한 구성 요소를 보호하기 위해 RTD는 일반적으로 스테인리스 스틸 또는 기타 부식 방지 재료로 만들어진 보호 피복으로 둘러싸여 있습니다.이를 통해 RTD 센서 설계는 고압, 습기, 화학 물질 노출과 같은 가혹한 조건을 견딜 수 있습니다.

리드선 및 연결

리드선은 감지 요소에 부착되어 저항 신호를 측정 장비로 전송합니다.이 와이어는 신호 손실을 줄이고 장거리에서 RTD 센서의 정확도를 유지하도록 세심하게 설계 및 절연되었습니다.

RTD 센서 유형(구조별)

박막 RTD

그림 3: 박막 RTD

박막 RTD 센서는 세라믹 기판에 매우 얇은 백금층을 증착하여 만들어집니다.이러한 설계로 인해 센서는 컴팩트하고 비용 효율적이며 충격과 진동에 강해 일반 산업 응용 분야에서 일반적으로 사용됩니다.작은 크기와 빠른 응답으로 인해 박막 RTD는 빠른 온도 변화가 필요한 응용 분야에 이상적입니다.

권선형 RTD

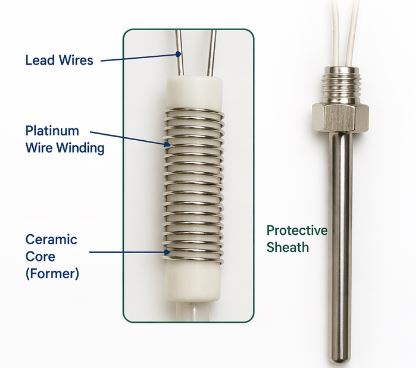

그림 4: 권선형 RTD

권선형 RTD 센서는 세라믹 또는 유리 코어 주위에 미세한 백금 와이어를 감아 구성됩니다.이 설계는 박막 RTD에 비해 더 높은 정확도와 안정성을 제공하므로 실험실 측정 및 교정 시스템과 같은 정밀 응용 분야에 적합합니다.그러나 구조가 더 복잡하기 때문에 권선형 RTD는 일반적으로 가격이 더 비쌉니다.

RTD 센서 분류(저항값 기준)

PT100

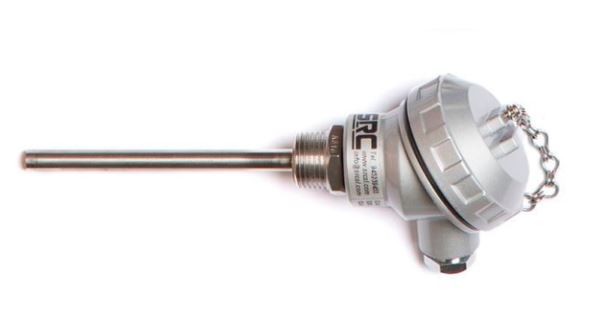

그림 5: PT100

PT100 센서는 가장 널리 사용되는 RTD 유형 중 하나이며 0°C에서 저항이 100옴입니다.높은 정확도, 안정성 및 산업 시스템과의 호환성으로 잘 알려져 있어 온도 측정을 위한 표준 선택입니다.

PT1000

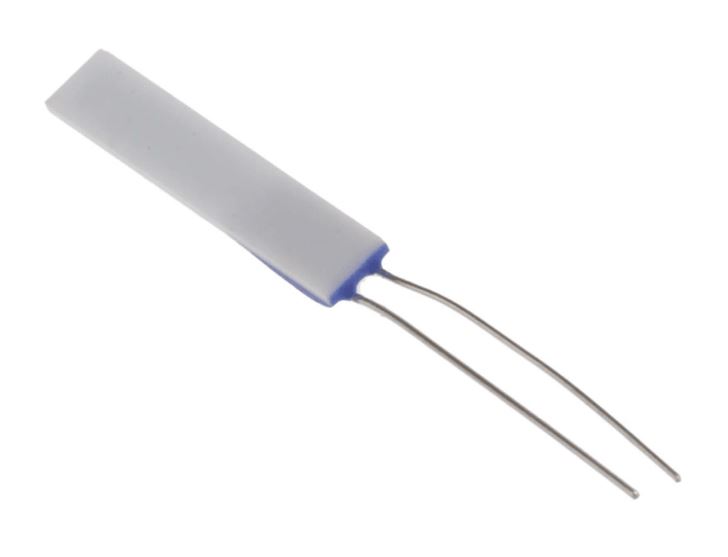

그림 6: PT1000

PT1000 센서는 0°C에서 1000Ω의 저항을 가지며 더 높은 감도와 더 나은 노이즈 내성을 제공합니다.이 때문에 PT1000 RTD 센서는 신호 정확도가 중요하거나 케이블 거리가 더 긴 응용 분야에 자주 사용됩니다.

RTD 배선 방법

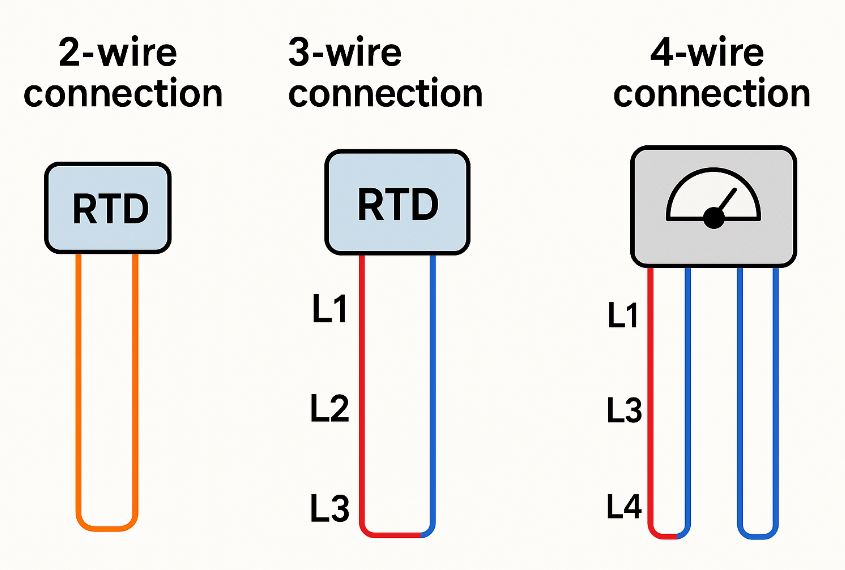

그림 7: RTD 배선 연결

2선 RTD

2선 RTD는 동일한 와이어가 측정 신호와 리드 저항을 모두 전달하는 가장 간단한 구성입니다.설치가 쉽고 비용 효율적이지만 전선의 저항이 추가되어 정확도가 떨어집니다.

3선 RTD

3선 RTD는 추가 전선을 사용하여 리드 저항을 보상하여 정확도를 향상시킵니다.이 방법은 비용과 성능 간의 적절한 균형을 제공하기 때문에 산업 응용 분야에서 널리 사용됩니다.

4선 RTD

4선 RTD는 리드 저항의 영향을 완전히 제거하여 최고의 정확도를 제공합니다.전류 공급 및 전압 측정을 위해 별도의 와이어를 사용하므로 실험실 및 고정밀 애플리케이션에 이상적입니다.

RTD와 열전쌍

매개변수	RTD 센서 (저항온도검출기)	열전대 센서
정확도	높은 정확도 안정성	보통 정확성
온도 범위	-200°C ~ 600°C	최대 1800°C
응답 시간	느리게	더 빠르게
내구성	덜 견고함	높게 내구성과 저항성
안정성	매우 안정적 낮은 드리프트로	경향이 드리프트
비용	더 높음	낮은
배선	더 복잡함	더 간단하다
응용	HVAC, 실험실, 프로세스 제어	용광로, 엔진

RTD의 장점과 단점

RTD 센서의 장점

• 높은 정확성과 반복성 — 정확하고 일관된 온도 측정 제공

• 우수한 장기 안정성 — 시간이 지나도 최소한의 드리프트로 성능을 유지합니다.

• 거의 선형에 가까운 저항-온도 관계 — 교정을 단순화하고 측정 일관성을 향상시킵니다.

• 안정적인 시스템 통합 — 산업 제어 및 모니터링 시스템과 잘 작동합니다.

• 넓은 작동 온도 범위 - 저온에서 중간 온도 응용 분야에 적합

RTD 센서의 단점

• 느린 응답 시간 — 급격한 온도 변화가 있는 응용 분야에는 적합하지 않습니다.

• 더 높은 비용 — 백금과 같은 고급 소재를 사용하고 더욱 복잡한 디자인을 가지고 있습니다.

• 가혹한 조건에 대한 민감도 — 진동 및 기계적 충격의 영향을 받음

• 복잡한 배선 요구 사항 — 2선, 3선 또는 4선 구성이 필요하므로 설치 복잡성이 증가합니다.

RTD 애플리케이션

• 산업 공정 제어 — 안전하고 안정적인 작동 온도를 유지하기 위해 제조, 화학 처리 및 발전소에 사용됩니다.

• HVAC 시스템 — 에너지 효율성과 편안함을 위해 난방, 환기 및 공조 시스템의 정확한 온도 조절을 보장합니다.

• 식품 및 음료 산업 — 조리, 보관 및 냉장 온도를 모니터링하여 제품 품질과 안전을 유지합니다.

• 실험실 및 과학 장비 — 연구, 교정 및 의료 응용 분야에서 정밀한 온도 측정을 지원합니다.

• 자동차 및 전자 — 성능을 개선하고 과열을 방지하기 위해 엔진, 배터리 및 회로 온도 모니터링에 사용됩니다.

결론

RTD 센서는 온도 측정에서 높은 정확도, 안정성 및 일관된 성능으로 잘 알려져 있습니다.그 효과는 구조, 저항 유형 및 배선 구성에 따라 달라집니다.열전대보다 정확하지만 속도가 느리고 비용이 더 많이 들 수 있습니다.이러한 기능으로 인해 RTD 온도 센서는 안정적이고 정확한 온도 제어가 필요한 산업에서 널리 사용됩니다.
