LM224APT는 STMicroelectronics에서 제조한 범용 4채널 연산증폭기(오퍼레이셔널 앰프, op-amp) 집적회로(IC)입니다. 이 제품은 LM224A 시리즈에 속하며, 계측, 버퍼 및 증폭기 응용 분야를 위해 설계되었습니다.
LM224APT는 14핀 TSSOP(초소형 슬림 패키지)에 4개의 독립된 오퍼레이셔널 앰프 회로를 탑재하고 있습니다. 이 콤팩트한 설계는 다양한 전자 시스템에서 보드의 공간 활용도를 높이는 데 도움을 줍니다. 이 오퍼앰프는 단일 전원 구동 시 3V에서 30V, 또는 이중 전원 구동 시 ±1.5V에서 ±15V까지 넓은 전원 전압 범위를 제공하여 여러 용도에 적합하게 설계되었습니다.
LM224APT의 주요 설계 과제 중 하나는 계측, 제어 및 신호 처리 애플리케이션에 적합한 다목적이고 신뢰성 높은 오퍼앰프 솔루션의 필요성입니다. 이 제품은 0.4V/µs의 슬루율, 1.3MHz의 게인-대역폭 곱(Gain-Bandwidth Product), 20nA의 낮은 입력 바이어스 전류 등 일반적인 특성 덕분에 다양한 아날로그 신호 조건화 및 증폭 작업에 적합합니다.
또한, LM224APT는 RoHS 규격을 준수하여 환경 규제를 따르고 있으며, 표면 장착이 용이한 14핀 TSSOP 패키지로 제공되어 소형 전자 설계에 쉽게 통합할 수 있습니다.
LM224APT의 주요 강점은 높은 다목적성, 안정된 성능, 그리고 -40°C에서 105°C까지의 넓은 온도 범위를 갖춘 것으로, 험난한 환경이나 산업용 애플리케이션에서도 신뢰성 있게 사용될 수 있습니다. 흔히 계측, 제어 시스템, 오디오 장비, 그리고 다양한 아날로그 신호 처리 회로에 활용됩니다.
호환성 측면에서, LM224APT는 다른 유사한 4채널 오퍼앰프 집적회로(집적회로 IC)인 LM324, LM2902, TL074 등의 대체 또는 교체용으로 사용할 수 있습니다. 이들 동급 모델은 약간의 사양이나 패키지 유형이 다를 수 있지만, 많은 애플리케이션에서 상호 교환 가능하게 사용됩니다.
LM224APT 핵심 기술 특성
LM224APT의 주요 기술 특징은 독립적으로 구성 가능한 네 개의 연산증폭기 회로를 갖추고 있으며, 증폭 대역폭 제품이 1.3MHz, 슬루율이 0.4 V/μs로 저주파수 응용에 적합합니다. 단일 또는 이중 전원 공급(3V~30V, ±1.5V~15V) 지원으로 다양한 사용 환경에 적합하며, 저소비 전류 1.5mA와 채널당 최대 70mA 출력 전류, 20nA의 입력 바이어스 전류, 2mV의 낮은 입력 오프셋 전압을 자랑합니다.

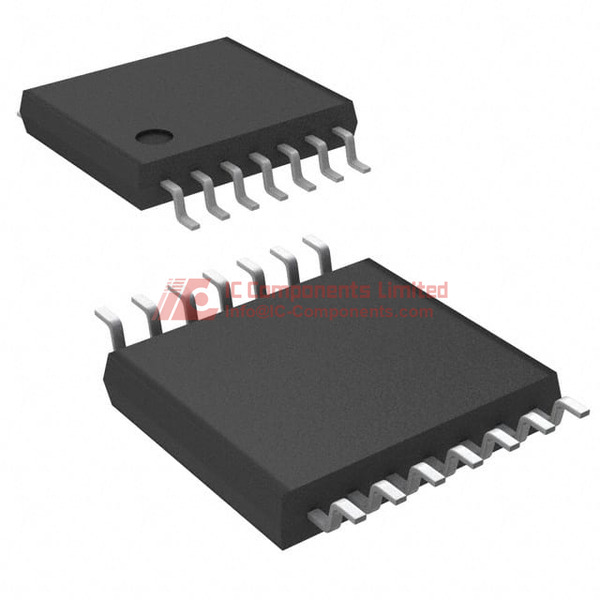

LM224APT 포장 크기
이 제품은 14-TSSOP 패키지로 제공되며, 재단 테이프(CT) 소재로 만들어졌습니다. 크기는 폭 0.173인치(4.40mm)의 14-TSSOP형으로 표준화되어 있으며, 우수한 열 특성을 갖추고 있습니다. 작동 온도 범위는 -40°C에서 105°C까지입니다.
LM224APT 적용 분야
LM224APT는 신호 조정, 센서 증폭, 오디오 처리 등 다양한 분야의 가전제품, 산업장비, 의료기기 등에 주로 사용됩니다. 안정적인 증폭 성능이 필요한 응용 분야에 적합합니다.
LM224APT 특징
이 다목적 증폭기는 네 개의 독립 구성 가능 연산증폭기를 제공하며, 높은 증폭 대역폭과 슬루율, 저전력 특성을 갖추고 있어 다양한 저주파수 디바이스에 적합합니다. 또한, 단일 또는 이중 전원 공급을 지원하여 사용 편의성을 높였으며, 출력 전류 역시 충분히 강력합니다.
LM224APT 품질 및 안전 기능
이 제품은 RoHS 규격을 준수하여 무연 환경 친화적이며, 표준 조건에서 무제한의 저장 수명인 MSL 1 등급으로, 습기 민감도를 최소화하여 안전성과 신뢰성을 보장합니다. 이러한 안전기능은 글로벌 시장에서도 신뢰받는 품질을 의미합니다.
LM224APT 호환성
LM224APT는 TSSOP-14 표면 장착 패키지를 사용하여 설계됐으며, 표준 PCB 제조와 호환이 용이하여 생산 및 조립 공정을 간소화할 수 있습니다.
LM224APT 데이터시트 PDF
당사 웹사이트에서 LM224APT의 가장 포괄적이고 신뢰할 수 있는 데이터시트 PDF를 다운로드하실 수 있습니다. 제품의 사양, 특성, 사용 지침 등을 상세히 확인하시기 위해 본 문서를 참고하시기 바랍니다.
품질 유통업체
IC-Components는 STMicroelectronics의 정품 집적회로 유통업체로서, LM224APT를 비롯한 다양한 제품의 품질과 신뢰성을 보장합니다. 고객님께서 정확하고 신속한 부품 공급을 위해 온라인 견적 요청을 이용하시기 바랍니다.
