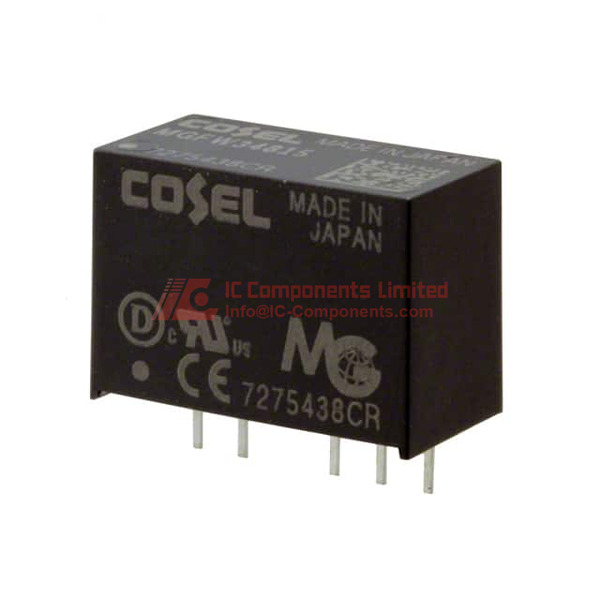

코젤(Cosel)의 MGFW1R52415는 산업용 및 상업용 전자기기에 적합한 소형이면서 다목적인 DC-DC 컨버터입니다. 이 절연형 모듈은 신뢰성을 갖추어 안정적인 전력 변환을 제공하며, 9V에서 36V까지 확장 가능한 폭넓은 입력 전압 범위에서 +15V와 -15V 두 개의 대칭 출력 전압을 안정적으로 공급합니다.
이 컨버터는 높은 효율(80%)과 뛰어난 전기적 절연(1.5kV)을 갖추어 전기 시스템 내의 중요한 설계 과제들을 해결합니다. 크기(17.0mm x 8.5mm x 12.0mm)가 작아 협소한 공간에 적합하며, 정보기술(IT) 환경의 전자기기 설계에 적합합니다.
주요 사양으로는 1.5W의 출력 전력과 각 채널별 최대 50mA의 전류 공급이 가능하며, -40°C에서 85°C까지 폭넓은 온도에서도 안정적으로 작동합니다. 관통형(through-hole) 장착 방식으로 기존 회로 설계에 쉽게 통합할 수 있습니다.
이 장치는 과전류 보호(OCP)를 갖추어 시스템 안전성을 높이고 부품의 수명을 연장하며, RoHS 규격을 준수하여 친환경적이고 현대적인 제조 기준을 충족합니다.
적용 분야로는 통신 장비, 산업 제어 시스템, 계측기, 그리고 정밀한 절연 전력 변환이 필요한 상업용 전자기기 등이 있습니다. MGFW 시리즈에는 유사 사양의 모델들이 있어, 설계자가 필요한 특정 요구에 맞는 적합한 제품을 선택할 수 있도록 다양한 옵션이 제공됩니다.
코젤 MGFW 시리즈 내의 유사 모델들은 크기와 전력 특성이 비슷하여, 설계자가 특정 응용 분야에 가장 적합한 전력 변환 솔루션을 선택하는 데 유용합니다.
MGFW1R52415 핵심 기술 특성
제조사: 코셀, 제조사 부품 번호: MGFW1R52415, 카테고리: 광전자공학 - LED 조명 키트
MGFW1R52415 포장 크기
이 모델은 5-SIP 모듈과 콤팩트 튜브 포장으로 안전한 운송과 손쉬운 취급이 가능하며, 크기는 길이 0.67인치(17.0mm), 너비 0.33인치(8.5mm), 높이 0.47인치(12.0mm)입니다. 관통형 기판 고정 방식에 표준 핀 배치를 채택하여 공간이 협소한 PCB에 적합하며, 정전기 방지 및 환경 요인에 대한 보호 기능이 있어 저장 및 운송 시 안정성을 제공합니다. 또한, -40°C에서 +85°C까지의 작동 온도 범위와 최대 1.5kV의 입력과 출력 간 절연성을 갖춘 견고한 열 특성을 지원합니다.
MGFW1R52415 적용 분야
코셀 MGFW1R52415는 정보기술장비(ITE) 산업 분야에서 매우 적합하며, 특히 소형, 신뢰성 높은 안정적인 DC-DC 변환이 필요한 상업용 광전자 및 LED 조명 키트 솔루션에 적합합니다. 두 개의 출력(±15V)을 갖추고 있어 차동 회로 구동이나 민감한 장비의 아날로그 프론트엔드 전원 공급에 이상적입니다.
MGFW1R52415 특징
MGFW1R52415는 각각 최대 50mA의 출력전류를 제공하는 +15V와 -15V 이중 절연 출력과 총 1.5W의 출력 전력을 갖춘 고효율(80%)의 DC-DC 컨버터 모듈입니다. 9V에서 36V까지의 넓은 입력 전압 범위와 높은 절연성(최대 1.5kV)을 갖춰 다양한 환경에서 사용이 가능하며, 과전류 보호(OCP) 기능으로 과부하 상황에서도 안전성을 유지합니다. 관통형 기판 설치가 가능하고, 초소형 설계로 고밀도 배치에 적합하며, 하이엔드 환경 규격과 RoHS 인증을 위한 친환경 검증이 가능합니다.
MGFW1R52415 품질 및 안전 기능
코셀은 1.5kV 절연전압과 OCP 보호 기능 등 안전성을 강조하며, 내구성과 신뢰성을 갖춘 소재와 구조로 제작됩니다. 넓은 온도 범위(-40°C ~ 85°C)에서도 안정적인 작동이 가능하며, 품질 검사와 RoHS 준수 검증 서비스를 요청할 수 있어 환경 규제 준수와 공급망 추적이 보장됩니다.
MGFW1R52415 호환성
MGFW1R52415의 표준 5-SIP 관통형 패키지는 다양한 광전자 모듈, LED 구동기, 전원 분배 보드와 호환되며, 넓은 입력 전압(9V-36V)과 ±15V 두 개의 출력은 현대 ITE 및 상업용 LED 조명 시스템의 아날로그, 디지털, 혼합 신호 회로와 쉽게 연결됩니다.
MGFW1R52415 데이터시트 PDF
가장 상세하고 최신의 기술 정보를 위해 제품의 블록 다이어그램, 권장 작동 조건, 연결 회로도 및 설계 가이드라인이 포함된 공식 데이터시트를 공식 웹사이트에서 다운로드하시길 권장합니다. 고객이 가장 신뢰할 수 있는 자료에 쉽게 접근할 수 있도록 돕기 위함입니다.
품질 유통업체
아이씨 컴포넌트는 코셀 공식 유통사로서, 정품 재고 확보와 신속한 고객 서비스를 보장하며, 경쟁력 있는 가격과 빠른 배송을 제공합니다. MGFW1R52415에 대한 빠르고 맞춤형 견적 요청은 저희 웹사이트에서 가능하며, 귀하의 프로젝트에 최고의 품질과 지원을 제공하는 파트너입니다!
