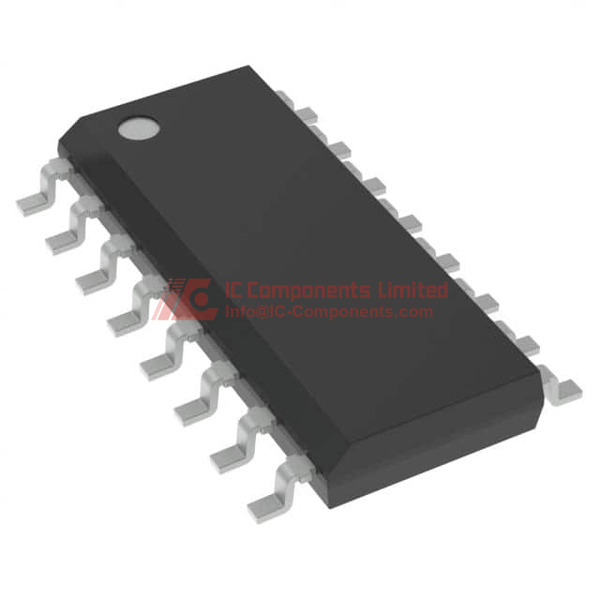

497~16SOIC-3,9~D~16.jpg Image큰 이미지보기
이미지는 표현 일 수 있습니다.
제품 세부 사항을 보려면 사양을 참조하십시오.

VIPER27HDTR

재고 12700 pcs 참고 가격 (미국 달러 기준)
1+
$0.5211
제조사 제품 모델:
VIPER27HDTR
제조업체 / 브랜드
STMicroelectronics
설명의 일부:
IC OFFLINE SWITCH FLYBACK 16SO
사양서:
VIPER27HDTR(1).pdfVIPER27HDTR(2).pdfVIPER27HDTR(3).pdfVIPER27HDTR(4).pdf
무연 여부 / RoHS 준수 여부:
RoHS Compliant
재고 상태:
새로운 원본, 12700 개 구매 가능합니다.
ECAD 모델:
에서 운송된다:
Hong Kong
선적 방법:
DHL/Fedex/TNT/UPS

온라인 문의

모든 필수 입력란에 연락처 정보를 입력해 주세요."을 클릭하세요요청 제출" 곧 이메일로 연락드리겠습니다. 또는 이메일로 문의하세요: Info@IC-Components.com
제품 모델
제조사
수량 필요
목표 가격(USD)
회사명
담당자 이름
이메일
전화
메시지
확인 코드를 입력하고 "제출"을 클릭하십시오.
제품 모델 VIPER27HDTR
제조업체 / 브랜드 STMicroelectronics
재고 수량 12700 pcs Stock
범주 집적회로 (ic) > PMIC- AC DC 변환기, 오프라인 스위처
기술 IC OFFLINE SWITCH FLYBACK 16SO
무연 여부 / RoHS 준수 여부: RoHS Compliant
RFQ VIPER27HDTR 데이터 시트 VIPER27HDTR 세부 정보 PDF
전압 - 공급 (VCC / Vdd에) 8.5V ~ 23.5V
전압 - 시동 14 V
전압 - 파괴 800V
토폴로지 Flyback
제조업체 장치 패키지 16-SO
연속 VIPer™ plus
전력 (W) 20 W
패키지 / 케이스 16-SOIC (0.154', 3.90mm Width)
패키지 Tape & Reel (TR)
출력 절연 Isolated
작동 온도 -40°C ~ 150°C (TJ)
실장 형 Surface Mount
내부 스위치 Yes
주파수 - 전환 115kHz
결함 보호 Current Limiting, Over Temperature, Over Voltage
듀티 사이클 80%
제어 기능 -
기본 제품 번호 VIPER27

포장 & ESD

전자 부품에는 업계 표준 정전기 차폐 포장이 사용됩니다. 정전기 방지 및 반투명 소재를 사용하여 IC 및 PCB 어셈블리를 쉽게 식별할 수 있습니다.
포장 구조는 패러데이 케이지 원리에 기반한 정전기 보호 기능을 제공합니다. 이는 취급 및 운송 중 정전기 방전으로부터 민감한 부품을 보호하는 데 도움이 됩니다.


모든 제품은 ESD 안전 정전기 방지 포장으로 포장됩니다. 외부 포장 라벨에는 부품 번호, 브랜드 및 수량이 명확히 표시됩니다. 출하 전에 제품 상태와 정품 여부를 확인하기 위해 검사가 수행됩니다.

포장, 취급 및 전 세계 운송 전 과정에서 ESD 보호가 유지됩니다. 견고한 포장은 운송 중 신뢰할 수 있는 밀봉과 내구성을 제공합니다. 필요 시 민감한 부품을 보호하기 위해 추가 완충재가 적용됩니다.

품질 관리(IC Components의 부품 테스트)품질 보증

DHL, FedEx, TNT, UPS 또는 기타 포워더를 통한 전 세계 특급 배송 서비스를 제공할 수 있습니다.

DHL/FedEx/TNT/UPS를 통한 글로벌 배송

배송비는 DHL/FedEx 기준 참조
1). 배송을 위해 귀하의 특송 계정을 제공할 수 있습니다. 특송 계정이 없으신 경우, 당사에서 사전에 당사 계정을 제공해 드릴 수 있습니다.
2). 당사 계정을 사용하여 배송, 배송비(참고: DHL/FedEx, 국가별로 가격이 상이함.)
배송비: (DHL 및 FedEx 기준)
중량(KG): 0.00kg-1.00kg 가격(USD$) : USD$60.00
중량(KG): 1.00kg-2.00kg 가격(USD$) : USD$80.00
* 비용 가격은 DHL/FedEx를 기준으로 합니다. 상세 요금은 당사에 문의해 주십시오. 국가별로 특송 요금이 다릅니다.



당사는 다음과 같은 결제 조건을 허용합니다: 전신환(T/T), 신용카드, PayPal 및 Western Union.

PayPal:

PayPal 은행 정보:
회사명 : IC COMPONENTS LTD
PayPal ID: PayPal@IC-Components.com

은행 송금 (전신환)

전신환 송금 결제 정보:
회사명 : IC COMPONENTS LTD 수취인 계좌번호 : 549-100669-701
수취 은행명 : Bank of Communications (Hong Kong) Ltd 수취 은행 코드 : 382 (홍콩 내 결제용)
수취 은행 SWIFT 코드 : COMMHKHK
수취 은행 주소 : 홍콩 신계 취엔완 마켓 스트리트 지점 53 Market Street, Tsuen Wan N.T., Hong Kong

문의 사항이 있으시면 이메일로 연락해 주시기 바랍니다: Info@IC-Components.com


VIPER27HDTR 제품 상세 정보:

VIPER27HDTR는 ST마이크로일렉트로닉스가 설계한 고성능 통합 회로(IC)로, 오프라인 플라이백 컨버터 애플리케이션에 적합합니다. 이 제품은 파워 매니지먼트 통합 회로(PMIC) - 교류 직류 변환기(AC/DC 컨버터) 및 오프라인 스위처로 분류되며, 고전압 전원 공급 장치와 에너지 효율적 전력 변환의 설계 과제를 해결합니다.

VIPER27HDTR의 주요 특징은 다음과 같습니다:

115kHz의 스위칭 주파수를 가지는 플라이백 토폴로지로 효율적인 전력 변환 가능

5V에서 23.5V까지의 넓은 입력 전압 범위로 다양한 응용 분야에 적합

800V의 고전압 내전압 파괴 전압으로 견고성과 신뢰성 확보

최대 출력 전력 20W로 저전력부터 중간 전력 애플리케이션까지 적합

격리된 출력으로 안전하고 유연한 시스템 설계 지원

시작전압 14V로 안정적인 동작 보장

최대 80%의 듀티 사이클로 전력 전송 최적화

내부 파워 스위치 탑재로 전체 회로 설계 간소화

과전류 제한, 과온 보호, 과전압 보호 등 포괄적인 결함 보호 기능 포함

VIPER27HDTR는 소비자 가전, 산업 장비, LED 조명, 기타 오프라인 전원 공급이 필요한 장치의 전원 공급장치에 적합하며, 콤팩트한 16-소잇(SOIC) 패키지와 표면 장착 설계로 다양한 전자 시스템에 쉽게 통합할 수 있습니다.

대체 또는 유사 모델로는 ST마이크로일렉트로닉스의 VIPER26HD 및 VIPER26HSD가 있으며, 이들은 유사한 기능과 성능을 제공하며 다양한 전력 요구 사항과 설계 고려 사항에 맞춰 사용할 수 있습니다.

VIPER27HDTR 핵심 기술 특성

집적 회로(IC) - PMIC - AC / DC 컨버터, 오프라인 스위처

리드 프리 / RoHS 규격 준수

SOP-16 패키지

VIPER27HDTR 포장 크기

유형: Digi-Reel

재질: 반도체

크기: 16-SOIC(폭 0.154인치, 3.90mm)

핀 구성: 16-SO

열 특성: 작동 온도 범위 -40°C ~ 150°C

전기적 특성: 전압 - 공급 8.5V ~ 23.5V, 파단 전압 800V, 출력 전력 20와트

VIPER27HDTR 적용 분야

전자전력관리에 활용되며, 다양한 전자기기에서 교류(AC)를 직류(DC)로 변환하는 용도로 적합합니다. 예를 들면 전원 공급장치, 스마트 홈 가전, 산업 시스템 등에 사용됩니다.

VIPER27HDTR 특징

VIPER27HDTR은 115kHz의 작동 주파수를 갖는 오프라인 플라이백 토폴로지를 채택하여 높은 효율의 전력 변환을 실현합니다. 8.5V에서 23.5V까지 넓은 입력 전압 범위를 지원하며, 내부 스위치를 갖추고 있어 격리된 출력을 제공하여 안전한 작동을 보장합니다. 과전류, 과열, 과전압 보호 기능이 내장되어 있어 열악한 환경에서도 안정성과 내구성을 높였습니다.

VIPER27HDTR 품질 및 안전 기능

이 제품은 최고 수준의 품질 표준을 준수하며, 습기 민감도 수준(MSL)은 3 (168시간)입니다. 과전류 제한, 과열 보호, 과전압 보호 등 여러 내장 결함 방지 기능이 포함되어 있어 안전한 작동과 장기적인 신뢰성을 제공합니다.

VIPER27HDTR 호환성

VIPER27HDTR은 16-SOIC 패키지로 설계되어 표준 표면실장기술(SMT)와 호환되어 다양한 전자시스템에 손쉽게 통합할 수 있습니다.

VIPER27HDTR 데이터시트 PDF

당사 웹사이트에는 VIPER27HDTR에 대한 가장 권위 있는 데이터시트가 제공됩니다. 정확하고 상세한 정보를 위해 고객님께서는 현재 페이지에서 직접 다운로드하시기를 권장합니다.

품질 유통업체

IC-Components는 STMicroelectronics 제품의 프리미엄 유통업체로 인정받고 있습니다. VIPER27HDTR의 신뢰성과 품질을 강조하며, 고객님께서는 당사 웹사이트에서 직접 견적 요청을 하시기 바랍니다. 경쟁력 있는 가격과 뛰어난 고객 서비스를 지금 바로 경험하세요!
