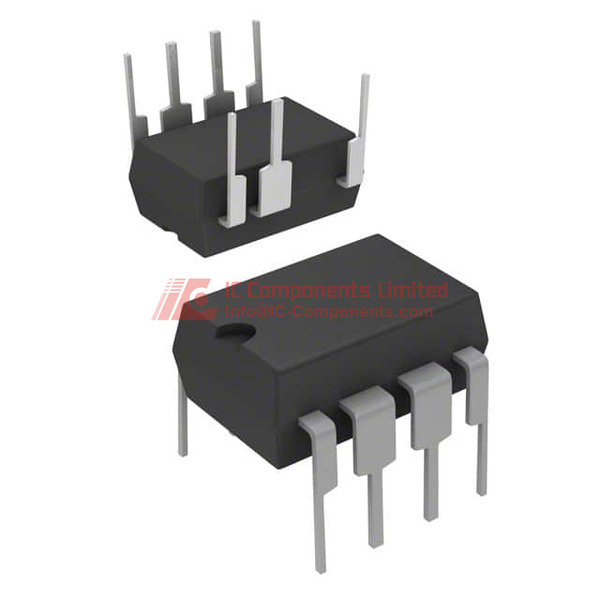

VIPERPLUS-8DIP.jpg Image큰 이미지보기
이미지는 표현 일 수 있습니다.
제품 세부 사항을 보려면 사양을 참조하십시오.

VIPER28HN

재고 5132 pcs 참고 가격 (미국 달러 기준)
1+
$2.4466
제조사 제품 모델:
VIPER28HN
제조업체 / 브랜드
STMicroelectronics
설명의 일부:
IC OFFLINE SWITCH FLYBACK 7DIP
사양서:
VIPER28HN(1).pdfVIPER28HN(2).pdfVIPER28HN(3).pdfVIPER28HN(4).pdf
무연 여부 / RoHS 준수 여부:
RoHS Compliant
재고 상태:
새로운 원본, 5132 개 구매 가능합니다.
ECAD 모델:
에서 운송된다:
Hong Kong
선적 방법:
DHL/Fedex/TNT/UPS

온라인 문의

모든 필수 입력란에 연락처 정보를 입력해 주세요."을 클릭하세요요청 제출" 곧 이메일로 연락드리겠습니다. 또는 이메일로 문의하세요: Info@IC-Components.com
제품 모델
제조사
수량 필요
목표 가격(USD)
회사명
담당자 이름
이메일
전화
메시지
확인 코드를 입력하고 "제출"을 클릭하십시오.
제품 모델 VIPER28HN
제조업체 / 브랜드 STMicroelectronics
재고 수량 5132 pcs Stock
범주 집적회로 (ic) > PMIC- AC DC 변환기, 오프라인 스위처
기술 IC OFFLINE SWITCH FLYBACK 7DIP
무연 여부 / RoHS 준수 여부: RoHS Compliant
RFQ VIPER28HN 데이터 시트 VIPER28HN 세부 정보 PDF
전압 - 공급 (VCC / Vdd에) 8.5V ~ 23.5V
전압 - 시동 14 V
전압 - 파괴 800V
토폴로지 Flyback
제조업체 장치 패키지 7-DIP
연속 VIPer™ plus
전력 (W) 16 W
패키지 / 케이스 8-DIP (0.300', 7.62mm), 7 Leads
패키지 Tube
출력 절연 Isolated
작동 온도 -40°C ~ 150°C (TJ)
실장 형 Through Hole
내부 스위치 Yes
주파수 - 전환 115kHz
결함 보호 Current Limiting, Over Temperature, Over Voltage, Short Circuit
듀티 사이클 80%
제어 기능 -
기본 제품 번호 VIPER28

포장 & ESD

전자 부품에는 업계 표준 정전기 차폐 포장이 사용됩니다. 정전기 방지 및 반투명 소재를 사용하여 IC 및 PCB 어셈블리를 쉽게 식별할 수 있습니다.
포장 구조는 패러데이 케이지 원리에 기반한 정전기 보호 기능을 제공합니다. 이는 취급 및 운송 중 정전기 방전으로부터 민감한 부품을 보호하는 데 도움이 됩니다.


모든 제품은 ESD 안전 정전기 방지 포장으로 포장됩니다. 외부 포장 라벨에는 부품 번호, 브랜드 및 수량이 명확히 표시됩니다. 출하 전에 제품 상태와 정품 여부를 확인하기 위해 검사가 수행됩니다.

포장, 취급 및 전 세계 운송 전 과정에서 ESD 보호가 유지됩니다. 견고한 포장은 운송 중 신뢰할 수 있는 밀봉과 내구성을 제공합니다. 필요 시 민감한 부품을 보호하기 위해 추가 완충재가 적용됩니다.

품질 관리(IC Components의 부품 테스트)품질 보증

DHL, FedEx, TNT, UPS 또는 기타 포워더를 통한 전 세계 특급 배송 서비스를 제공할 수 있습니다.

DHL/FedEx/TNT/UPS를 통한 글로벌 배송

배송비는 DHL/FedEx 기준 참조
1). 배송을 위해 귀하의 특송 계정을 제공할 수 있습니다. 특송 계정이 없으신 경우, 당사에서 사전에 당사 계정을 제공해 드릴 수 있습니다.
2). 당사 계정을 사용하여 배송, 배송비(참고: DHL/FedEx, 국가별로 가격이 상이함.)
배송비: (DHL 및 FedEx 기준)
중량(KG): 0.00kg-1.00kg 가격(USD$) : USD$60.00
중량(KG): 1.00kg-2.00kg 가격(USD$) : USD$80.00
* 비용 가격은 DHL/FedEx를 기준으로 합니다. 상세 요금은 당사에 문의해 주십시오. 국가별로 특송 요금이 다릅니다.



당사는 다음과 같은 결제 조건을 허용합니다: 전신환(T/T), 신용카드, PayPal 및 Western Union.

PayPal:

PayPal 은행 정보:
회사명 : IC COMPONENTS LTD
PayPal ID: PayPal@IC-Components.com

은행 송금 (전신환)

전신환 송금 결제 정보:
회사명 : IC COMPONENTS LTD 수취인 계좌번호 : 549-100669-701
수취 은행명 : Bank of Communications (Hong Kong) Ltd 수취 은행 코드 : 382 (홍콩 내 결제용)
수취 은행 SWIFT 코드 : COMMHKHK
수취 은행 주소 : 홍콩 신계 취엔완 마켓 스트리트 지점 53 Market Street, Tsuen Wan N.T., Hong Kong

문의 사항이 있으시면 이메일로 연락해 주시기 바랍니다: Info@IC-Components.com


VIPER28HN 제품 상세 정보:

STMicroelectronics의 VIPER28HN은 오프라인 AC-DC 전원 변환 애플리케이션을 위해 설계된 고성능 파워 매니지먼트 집적회로(PMIC)로, 특히 플라이백 토폴로지를 활용합니다. 이 강력한 집적회로는 VIPer Plus 시리즈에 속하며, 다양한 전자 설계 과제에 적합한 첨단 전력 변환 기능을 제공합니다.

다목적으로 설계된 VIPER28HN은 뛰어난 신뢰성과 효율성을 갖춘 핵심 전력 변환 솔루션입니다. 혁신적인 설계로 115kHz의 스위칭 주파수로 오프라인 전력 변환이 가능하며, 정밀하고 안정적인 전원 관리가 요구되는 애플리케이션에 적합합니다. 이 제품은 -40°C부터 150°C까지 확장된 온도 범위에서도 안정적인 성능을 보여줍니다.

주요 특징으로는 과전류 제한, 과열 보호, 과전압 보호, 쇼트 서킷 방지 등 종합적인 고장 보호 기능이 포함되어 있습니다. 공급 전압 범위는 8.5V에서 23.5V까지 지원하며, 시동 전압은 14V, 듀티 사이클은 최대 80%에 달합니다. 최대 16W의 전력을 공급하면서도 전기적 절연성을 유지하여 안전이 중요한 애플리케이션에 적합합니다.

Through-hole DIP7 패키지는 손쉬운 조립과 기존 회로 기판과의 호환성을 보장하며, 무연 및 RoHS(유해물질 제한 지침) 규정을 준수하여 현대 전자 제조 공정에 적합합니다.

같은 시리즈의 잠재적 대체 모델로는 다음과 같습니다:

VIPER26HN

VIPER27HN

VIPER29HN

이 집적회로는 다음과 같은 분야에 특히 적합합니다:

전원 공급장치

가전제품

조명 제어 시스템

산업 제어 장비

통신 인프라

자동차 전자장비

VIPER28HN은 고전압 내구성(800V), 내부 스위치 통합, 다중 보호 메커니즘을 결합하여 다양한 기술 분야의 복잡한 전력 변환 문제에 신뢰할 수 있는 솔루션을 제공합니다.

VIPER28HN 핵심 기술 특성

VIPER28HN은 강력한 집적형 컨버터로서 플라이백 토폴로지를 채택하고 있으며, 고주파수 115kHz를 지원합니다. 동작 전압 범위는 8.5V에서 23.5V까지이며, 분해전압은 최대 800V입니다. 내부 스위치를 통합하고 최대 출력 전력은 16W에 달하며, 전류 제한, 과온, 과전압, 단락 보호 기능이 내장되어 있습니다. 시작 전압은 14V이며, 최대 주기율은 80%로 운영 효율성을 높였습니다.

VIPER28HN 포장 크기

VIPER28HN은 튜브 포장 타입의 DIP7 패키지로 제공됩니다. 치수는 8-DIP(0.300인치, 7.62mm)이며, 7개의 리드로 구성되어 있어 손쉬운 납땜이 가능합니다. 재질은 DIP7 포장으로 제작되어 있어 안정적인 보호와 취급이 가능합니다.

VIPER28HN 적용 분야

이 제품은 AC/DC 컨버터 및 오프라인 스위칭 애플리케이션에 적합하며, 다양한 전자기기와 전원 시스템에 널리 사용됩니다. 고효율 전력 변환이 필요한 곳에 이상적입니다.

VIPER28HN 특징

VIPER28HN은 플라이백 토폴로지, 고주파수(115kHz), 넓은 동작 전압(8.5V~23.5V), 최대 분해전압(800V), 최대 16W 출력, 내장 스위치, 과전류, 과온, 과전압, 단락 보호 기능 등을 갖추고 있어 강력하고 신뢰성 높은 성능을 자랑합니다. 14V의 시작 전압과 80%의 높은 듀티 사이클을 지원하여 효율적인 작동을 실현합니다.

VIPER28HN 품질 및 안전 기능

이 IC는 RoHS 규격을 준수하여 환경 친화적이며, 엄격한 환경 표준을 충족합니다. 무기물 민감도 레벨(MSL)이 1로, 무제한 수명을 의미하며, 내화성 및 격리된 출력, 견고한 캡슐화 설계로 안전성을 강화하였고, 다양한 환경 조건에서도 안정적인 작동이 가능합니다.

VIPER28HN 호환성

이 제품은 고수요 고성능 응용 분야에 적합하며, 격리된 전원 공급 솔루션과 효율적인 전력 변환이 필요합니다. DIP7 패키지를 통해 손쉬운 장착이 가능하며, 스루홀(Through Hole) 방식으로 신뢰성 있는 조립이 가능합니다.

VIPER28HN 데이터시트 PDF

더 자세한 사양과 기술 정보를 원하시면 웹사이트에서 공식 VIPER28HN 데이터시트를 다운로드하시기 바랍니다. 최신 버전의 PDF 파일에는 상세한 회로도, 전기적 특성, 응용 회로도 등이 포함되어 있습니다.

품질 유통업체

IC-Components는 STMicroelectronics의 공식 유통 업체로서 VIPER28HN을 비롯한 다양한 부품을 정품으로 공급합니다. 경쟁력 있는 가격과 맞춤 견적 서비스를 제공하며, 뛰어난 고객 서비스와 신속한 물류 지원을 보장합니다. 프로젝트의 품질과 신뢰성을 높이기 위해 IC-Components와 함께하세요.
